曲面のある円錐の彫刻方法
1. サポート台を設置
サポート台を底面上に安定させた状態で設置します。サポート台は2つのローラーの中心に設置してください。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/000f5e5cf434c29b8fe20ef58d5b3bf7.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
2. サポート台高さの調整
サポート台ノブを回して彫刻面を水平に調整します。
※ X軸レール上部を参考にすると調整しやすくなります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/7072e269c4b872d02d9983b30daedcee.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
3. リミットブラケットの取付
彫刻対象の安定性を確保し、彫刻中に落ちないようにするためにリミットブラケットを取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/a81bf1c7635a27c6352598d391505d00.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
4. 彫刻レーザー加工をします
「Beam Studio」で必要な設定を行い、彫刻を開始します。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/c15c73ff0c66a39a6ed6c8c080352b51.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
ワイングラスの彫刻方法
1. 延長ブラケットに交換
トルクスレンチを使いサポート台真ん中の2つのネジを取り外し、延長ブラケットに取り替えます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/5929bbc958eddc738b84dd8b3aae0f0c.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
2. 必要に応じてホイール位置を変更
彫刻対象の大きさによって幅を狭めたり広げたりできます。
ホイールはトルクスレンチを使って付け替えます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/d756bede909310d216a87b6bddd447c6.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
3. サポート台を設置
サポート台を底面上に安定させた状態で設置します。
サポート台は2つのローラーの中心に設置してください。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/97305506e9eb6001d252ad0b060447c8.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

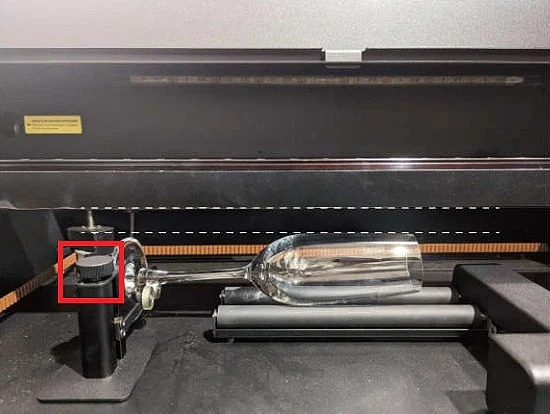

4. サポート台高さの調整
サポート台ノブを回して彫刻面を水平に調整します。
※ X軸レール上部を参考にすると調整しやすくなります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/98a70b1c4b449f115da757e063e2df60.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
5. リミットブラケットの取付
彫刻対象の安定性を確保し、彫刻中に落ちないようにするためにリミットブラケットを取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/664fa02f98b72b1b9f04d45ca03813ff.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
6. 彫刻レーザー加工をします
「Beam Studio」で必要な設定を行い、彫刻を開始します。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/052c9b4a1469d26b8d90e3db36deb2bd.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
