Beambox および Beambox Pro用「ロータリーモジュール」インストール方法
※ 必ず作業前に本体の電源を落とし、電源コードを抜いてから作業してください。
同梱品
■ ロータリー本体
■ T-handle
■ ステッカー2枚
■ スイッチボックス
1. 底部のハニカムプラットフォームを外す
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/0be5bf832c2e07c3193875b6fbaece45.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

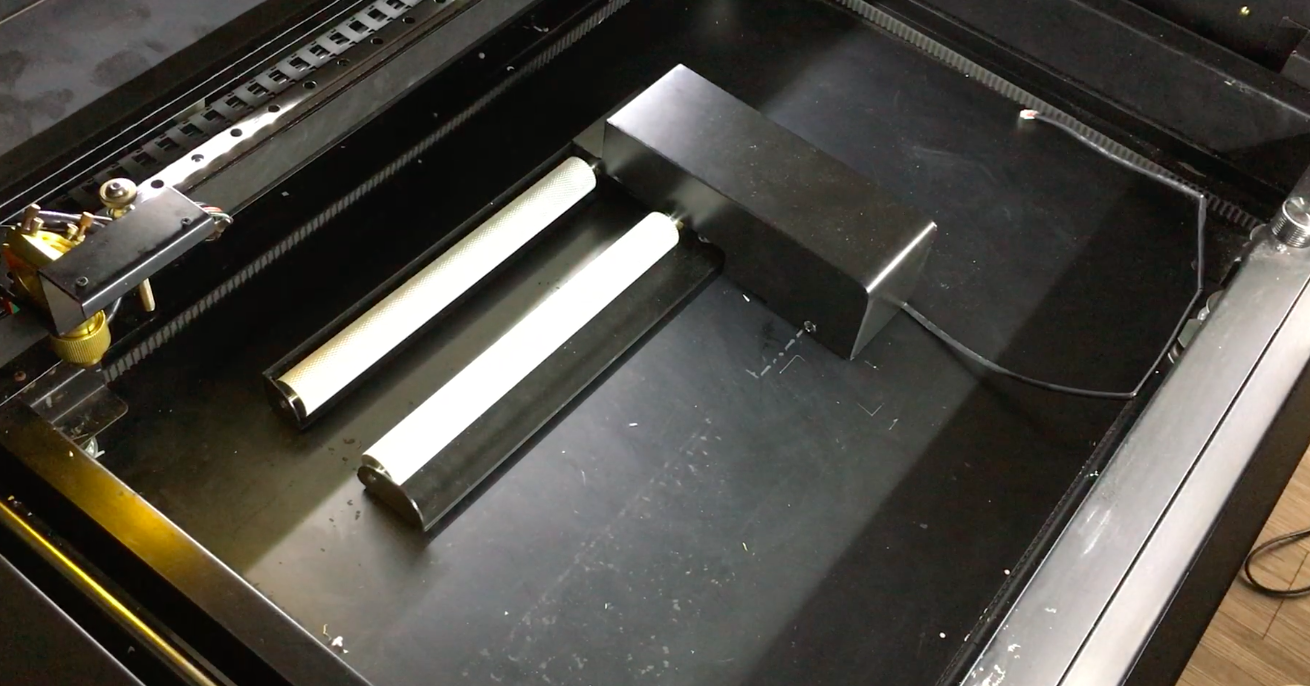

2. ロータリー本体をBeambox内に設置する。黒い部分が本体の右側に来るように置く。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/04f714e1768278f8685a46fd3cb23107.png?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
3. Beamboxパネル面の左側にある最初のネジを外して、ケースを開ける。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/3415d8570b92ad9256a556c5037fac2b.png?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

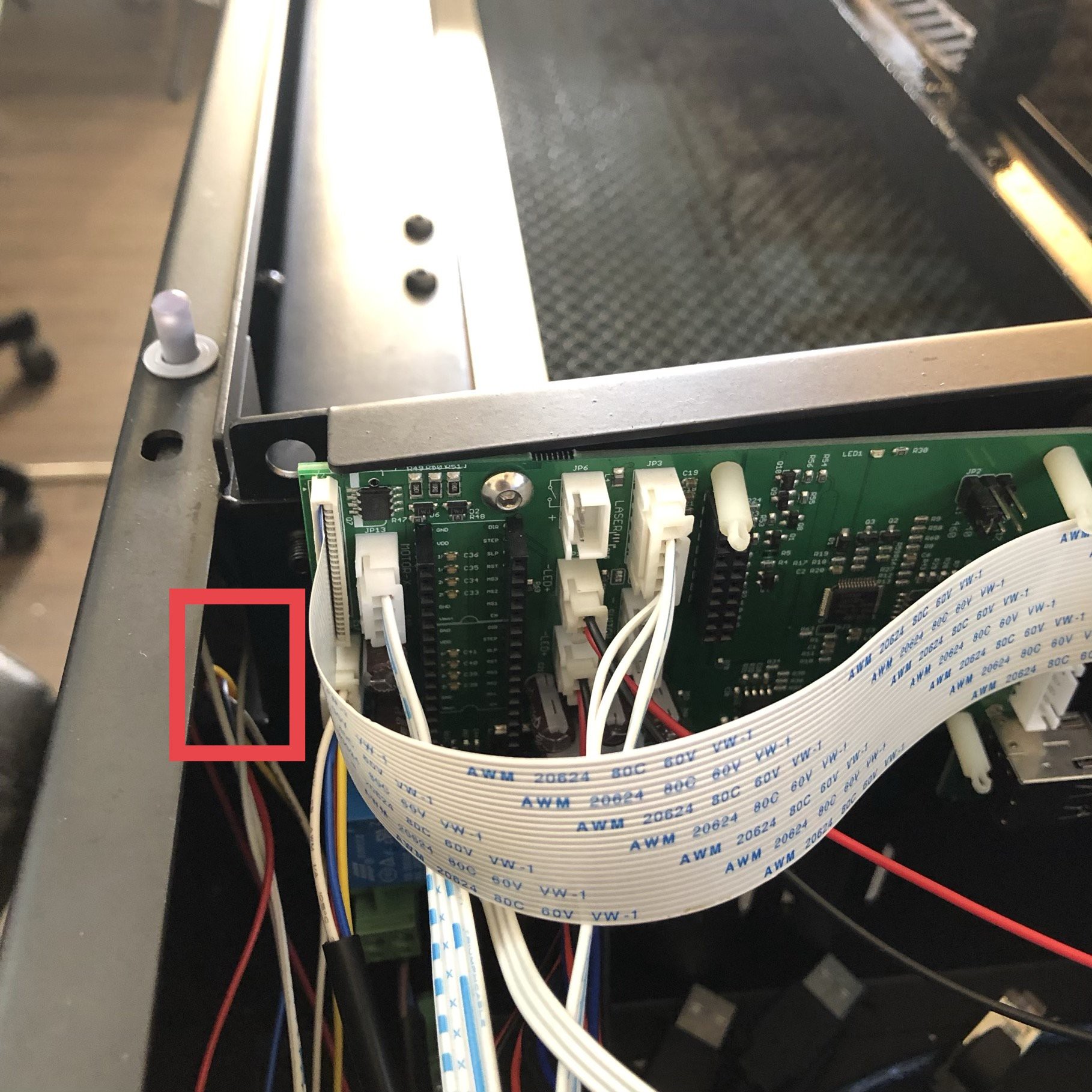

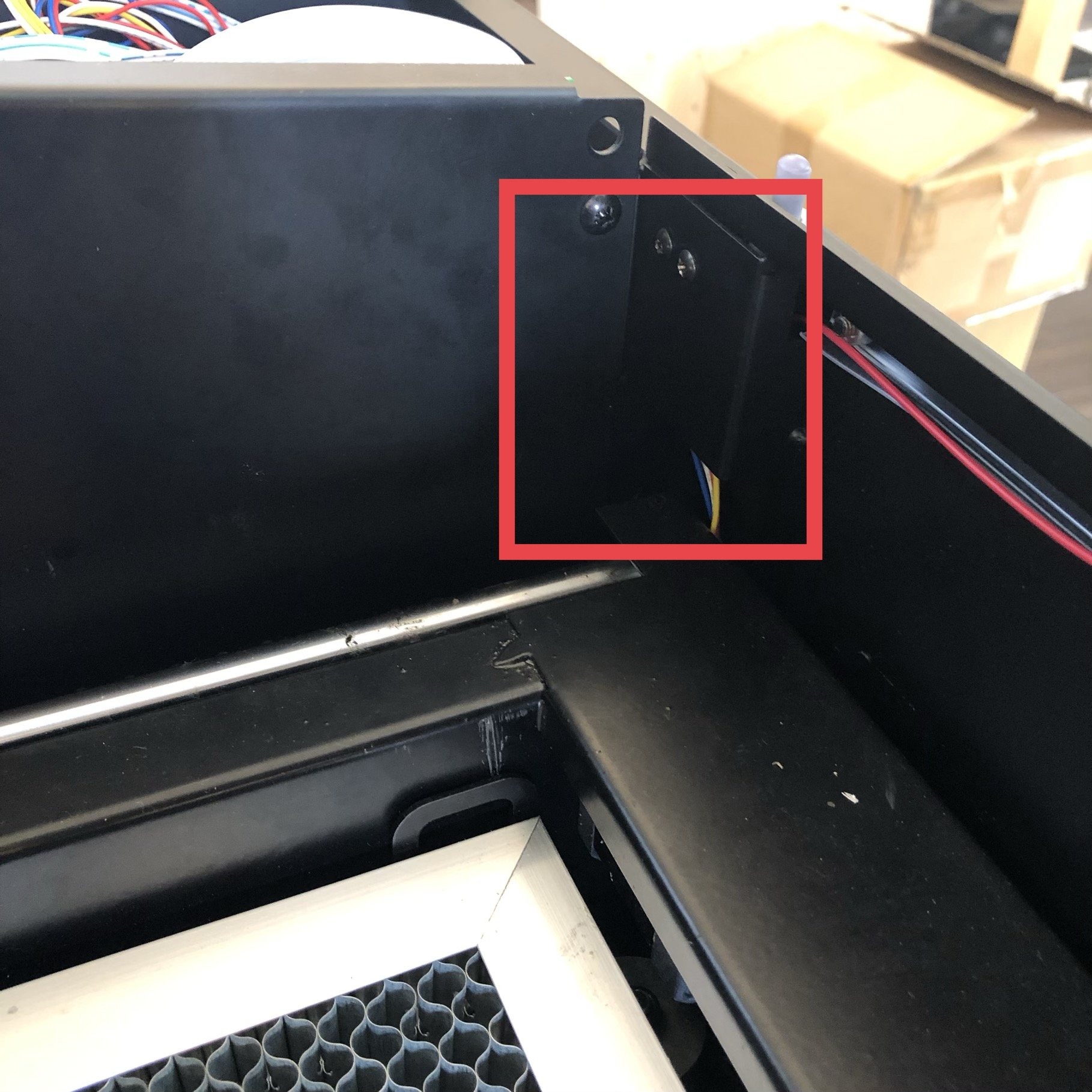

4. スイッチボックスの2つのケーブルをパーティションの上部の穴から通す。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/5ff53c6665b74a68fc96cff870465bfa.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/2c17efebd2c2ecdf0c29a856c824230d.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

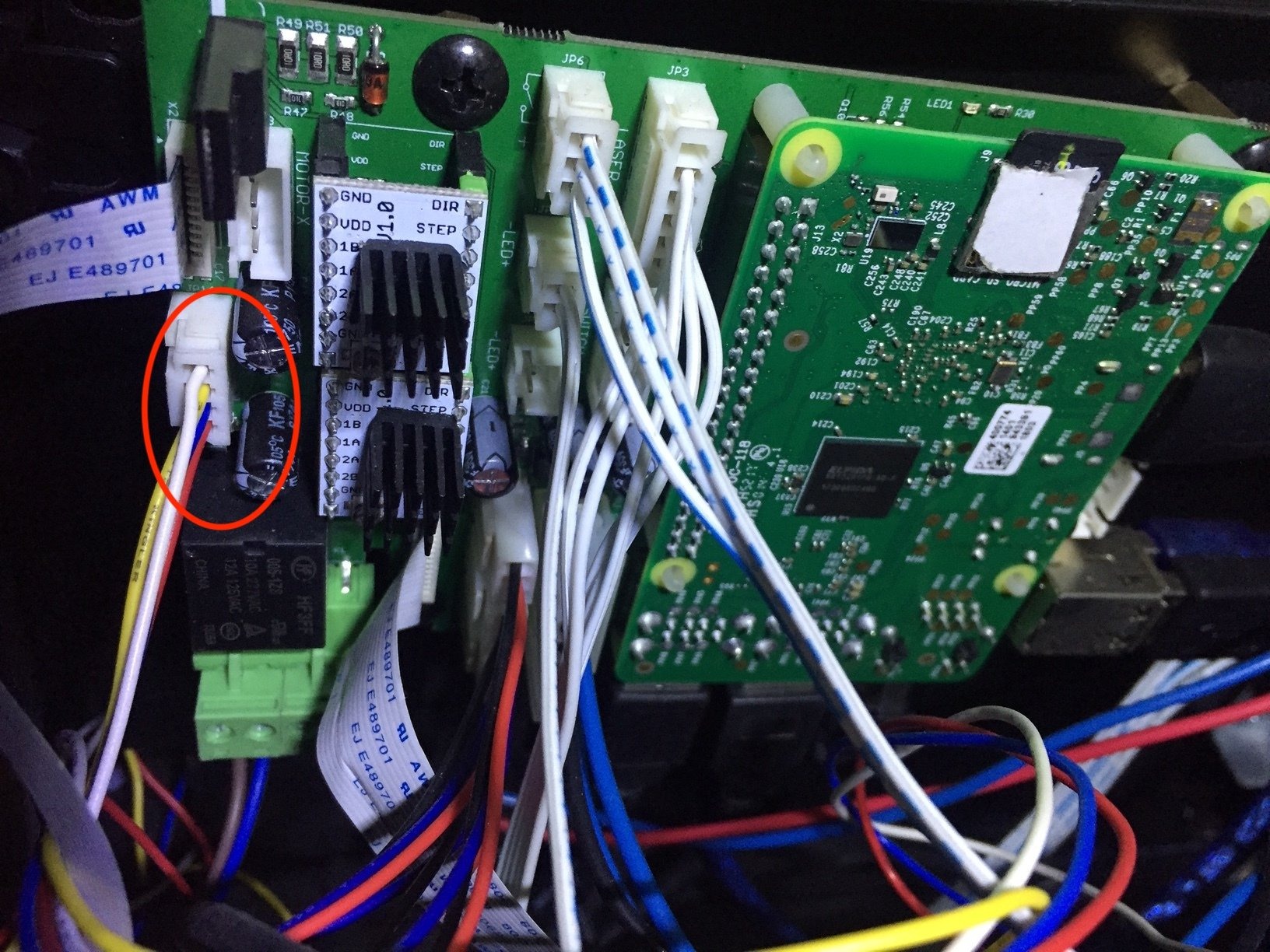

5. 丸の中のYモーター用のケーブルを外す。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/90cde10d6dc1ab04ff09a6508f5feabe.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
6. スイッチボックスのケーブルはPlugとReceptacleの2本あります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/4b6d957ceadb054bd48a75d05551678d.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

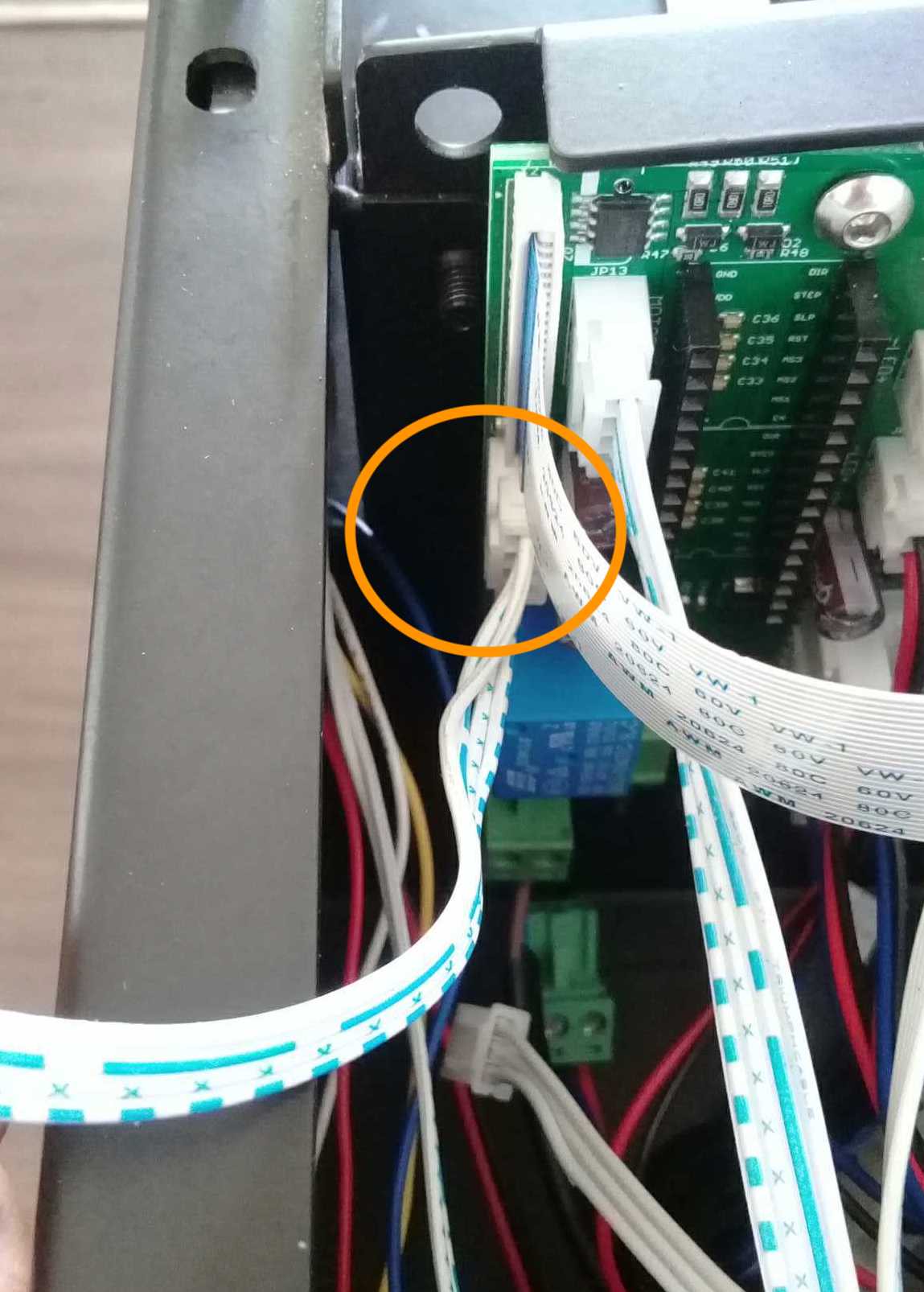

7. Plugケーブルを5でケーブルを外したところに差し込みます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/af36bdc51a96bcbfa1077198c0bf4ec9.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

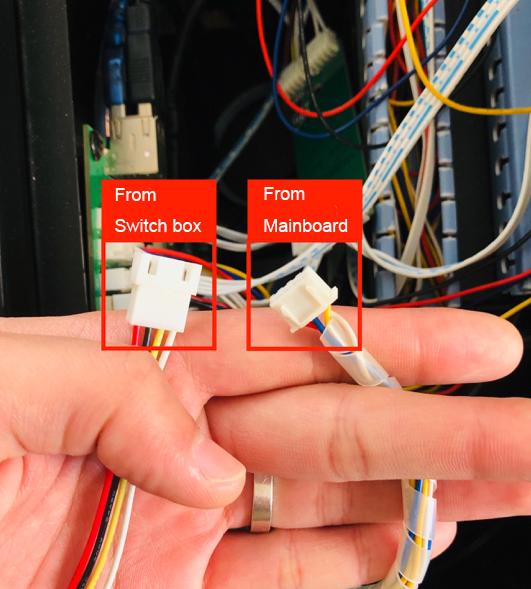

8. 「5」で外したYモーター用ケーブルと、Receptacleのケーブルを繋げます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/6fa0d5389529e2129c2bcc0653ac2389.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

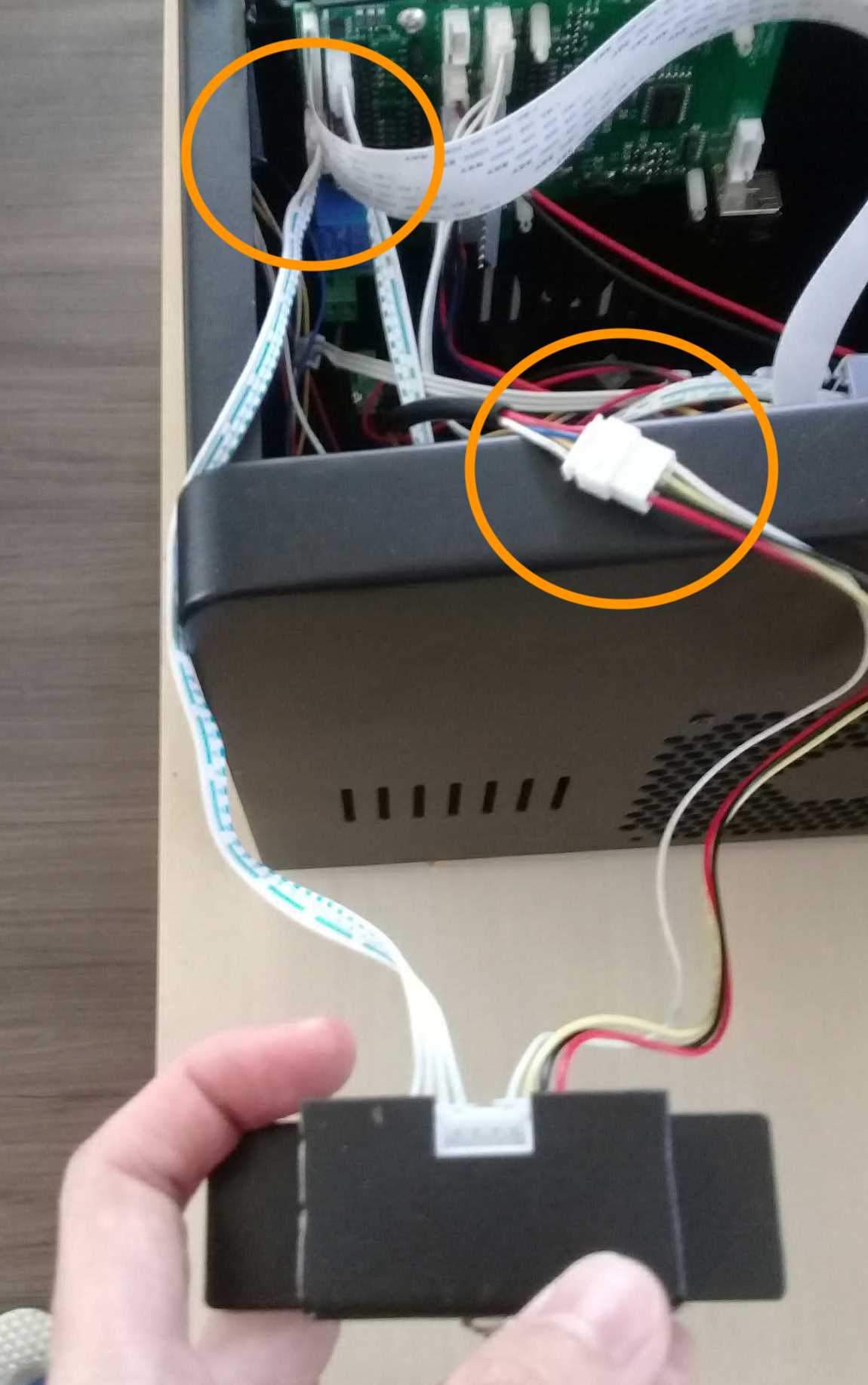

9. スイッチボックスからの2本のケーブルはこのような形になります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/279ac31edc63808eee66efdb7a047434.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

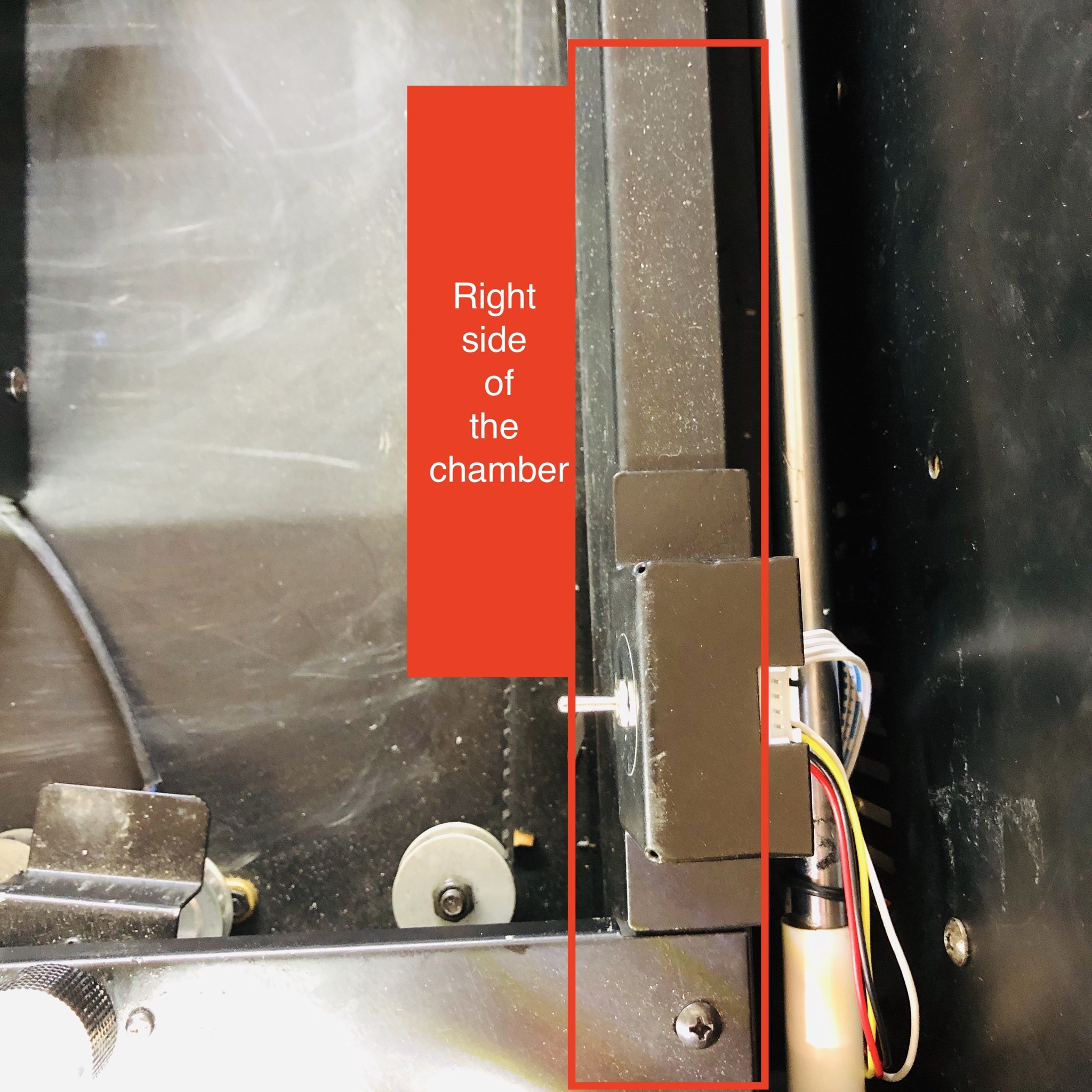

10. スイッチボックスに「ステッカー」を貼り付けて、チャンバー内の右側に取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/bac07db00ef8cbfc30013291b2ed8bf3.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

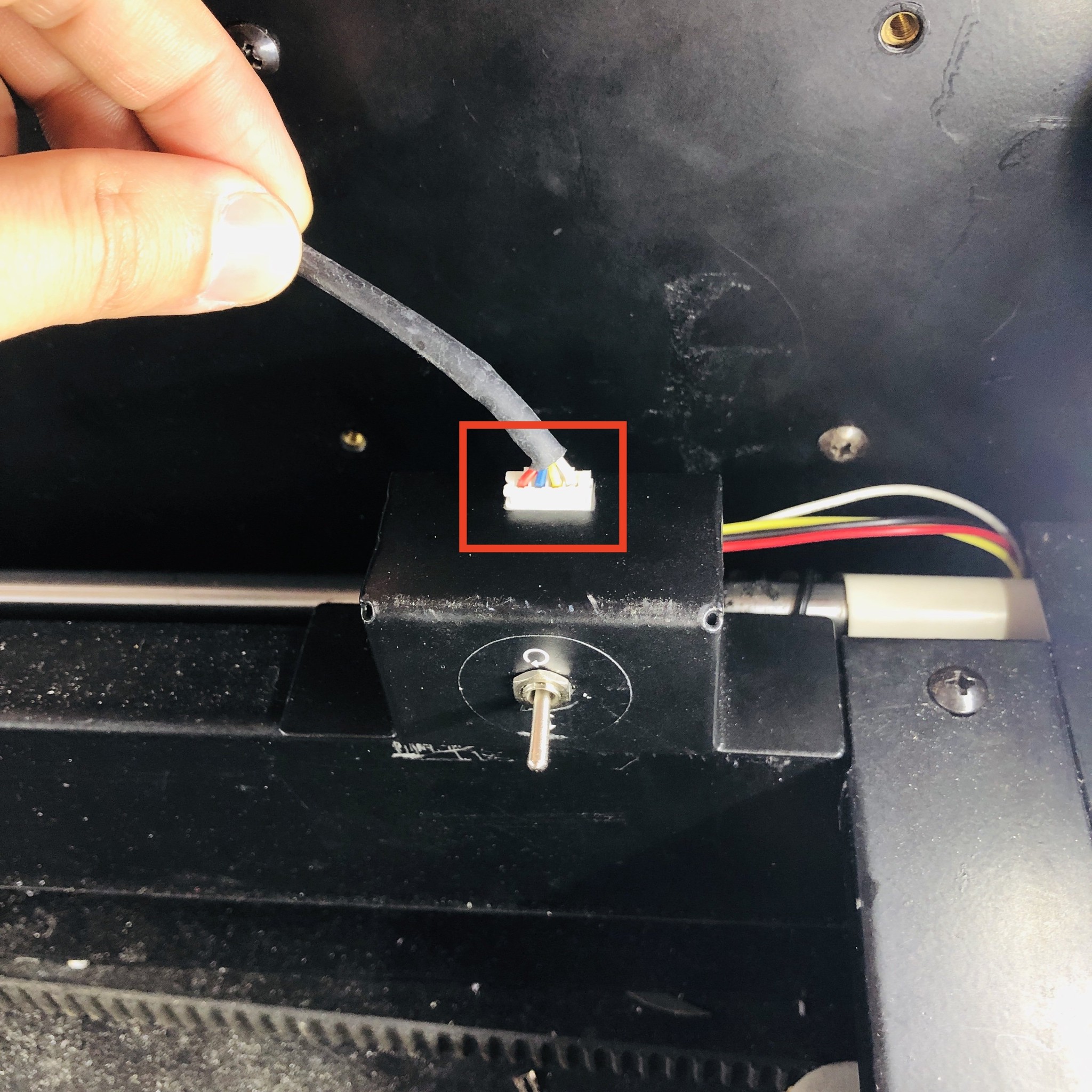

11. ロータリー本体のケーブルをスイッチボックスに差し込みます。
※この時点では、スイッチボックスはオフにしておいてください。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/5969e32acf6238cd84f2ba24735af534.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

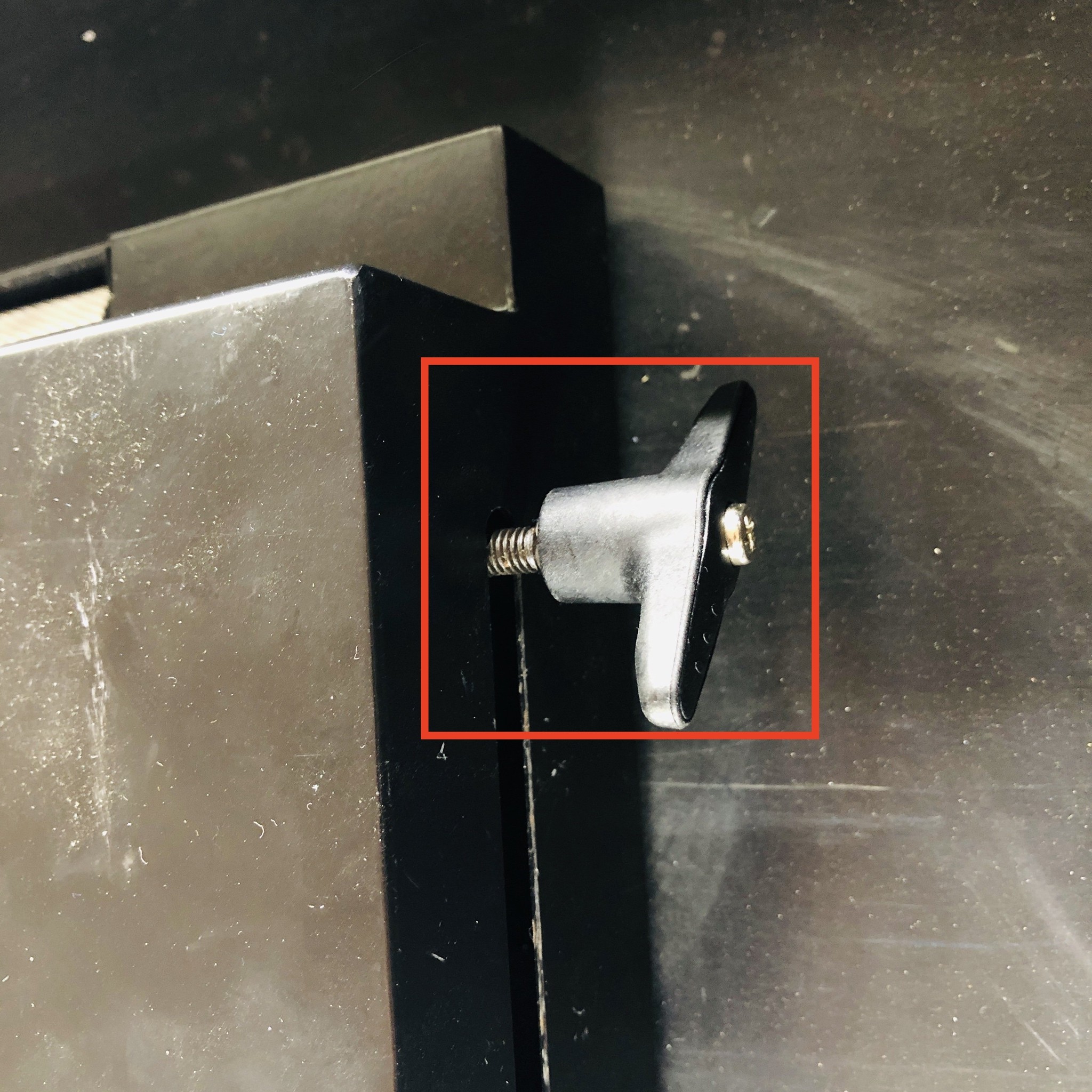

12. ロータリー本体の左側に「T-Handle」を取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/32f6b57e5421d9653352d7723e3c8c01.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
13. スイッチボックスがオフになっていることを確認してください。
オンになっているとこれからの作業でエラーが出ます。また、Firmwareが最新ではない場合、最新にアップデートしてください。
Beam studio: machine -> beamboxの名前 -> firmware update

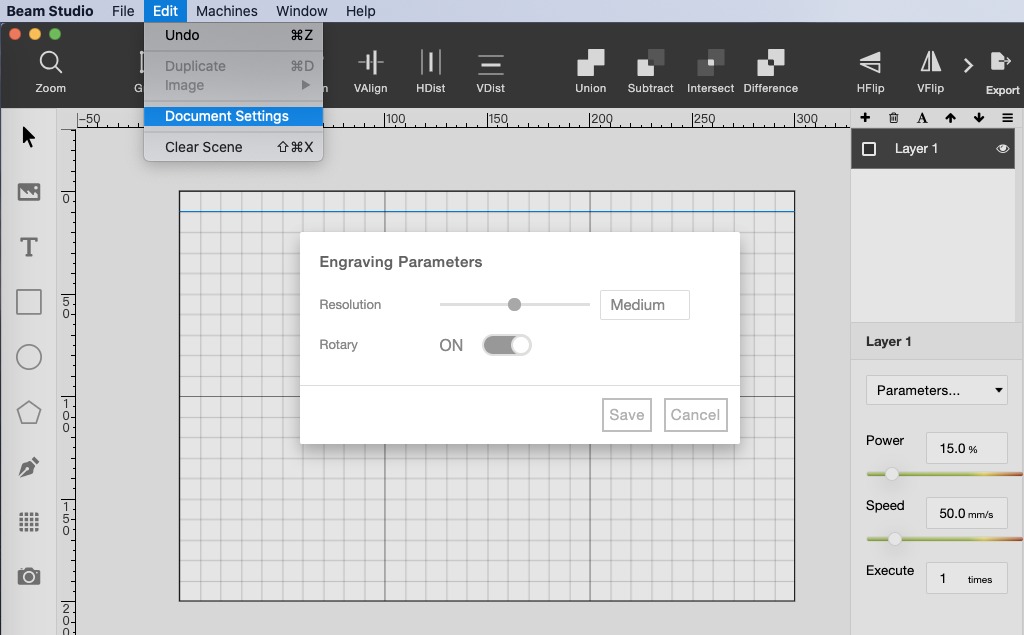

14. Beam Studio : ドキュメント設定からロータリーの設定を「enable」に変更します。
※ Beam Studioの設定画面は、バージョンにより異なる場合があります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/4a87a98efe60b4e9d5d932ad5e96dab2.png?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

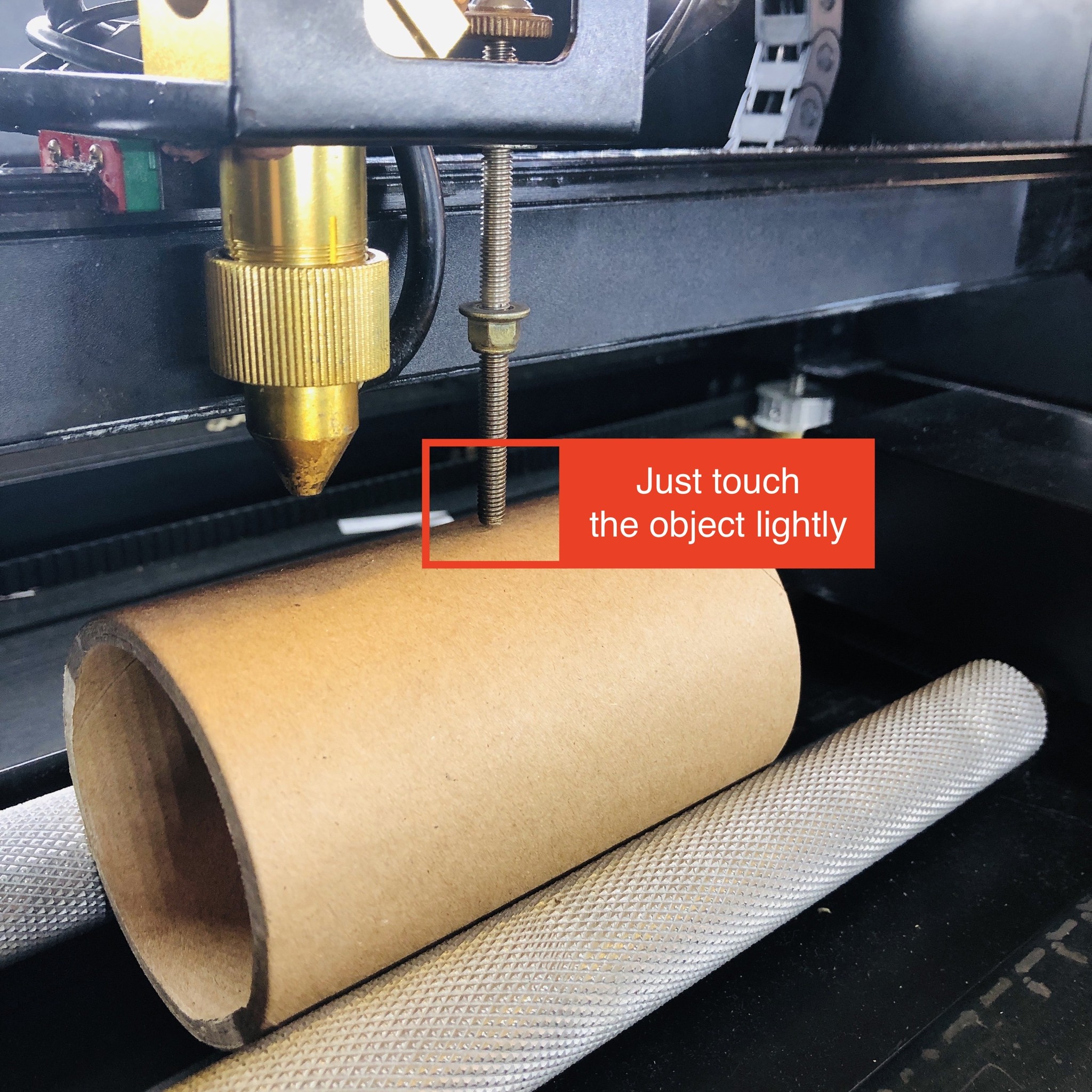

15. ローラーの間に加工したい物を置き、ローラーの幅を調整します。ノズルの高さ調整が上手く出来る場所で「T-handle」を回して固定します。
※この画像の高さ調整は古い仕様のものです。
※この画像の高さ調整は古い仕様のものです。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/5d32a0ae21e17ea7177df3b06882d22d.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

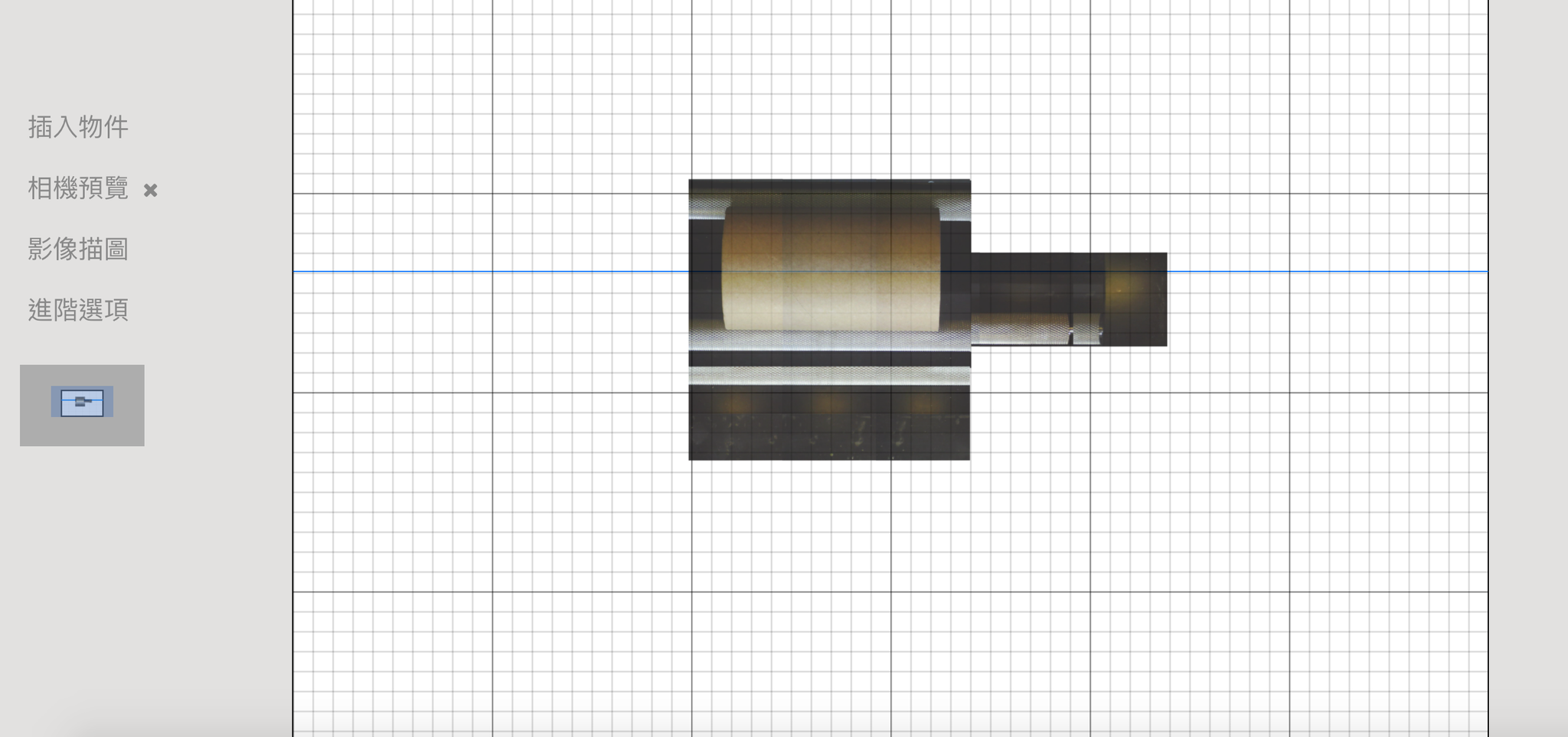

16. カメラプレビューで対象物を撮影して、ソフト上の青い線を対象物の真ん中に持ってきます。
初回は焦点が合っていないため、映像がボヤケている場合があります。青い線を合わせてから再度プレビューを行ってください。
対応可能な長さ
■ Beambox:30cm
■ Beambox Pro:50cm
※ 素材の重心により異なる。
これに合わせ素材やロータリーを配置してください。
※カメラプレビュー時はスイッチボックスはオフに設定しておいてください。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/01790ef2c6bde35c615af752b45f8670.png?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
17. スタートボタンを押すと、ロータリーのスイッチを入れるように案内が出ます。
スイッチを入れてカバーを締め、スタートを押せば作業が開始されます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/26d7c84b2ef105b3161a7d6b7aa2f1d1.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
