Beamo用 オートフォーカスユニットの取り付け方法についてご案内します。
※ 必ず作業前に Beamo 本体の電源を落とし、電源コードを抜いてから作業してください。

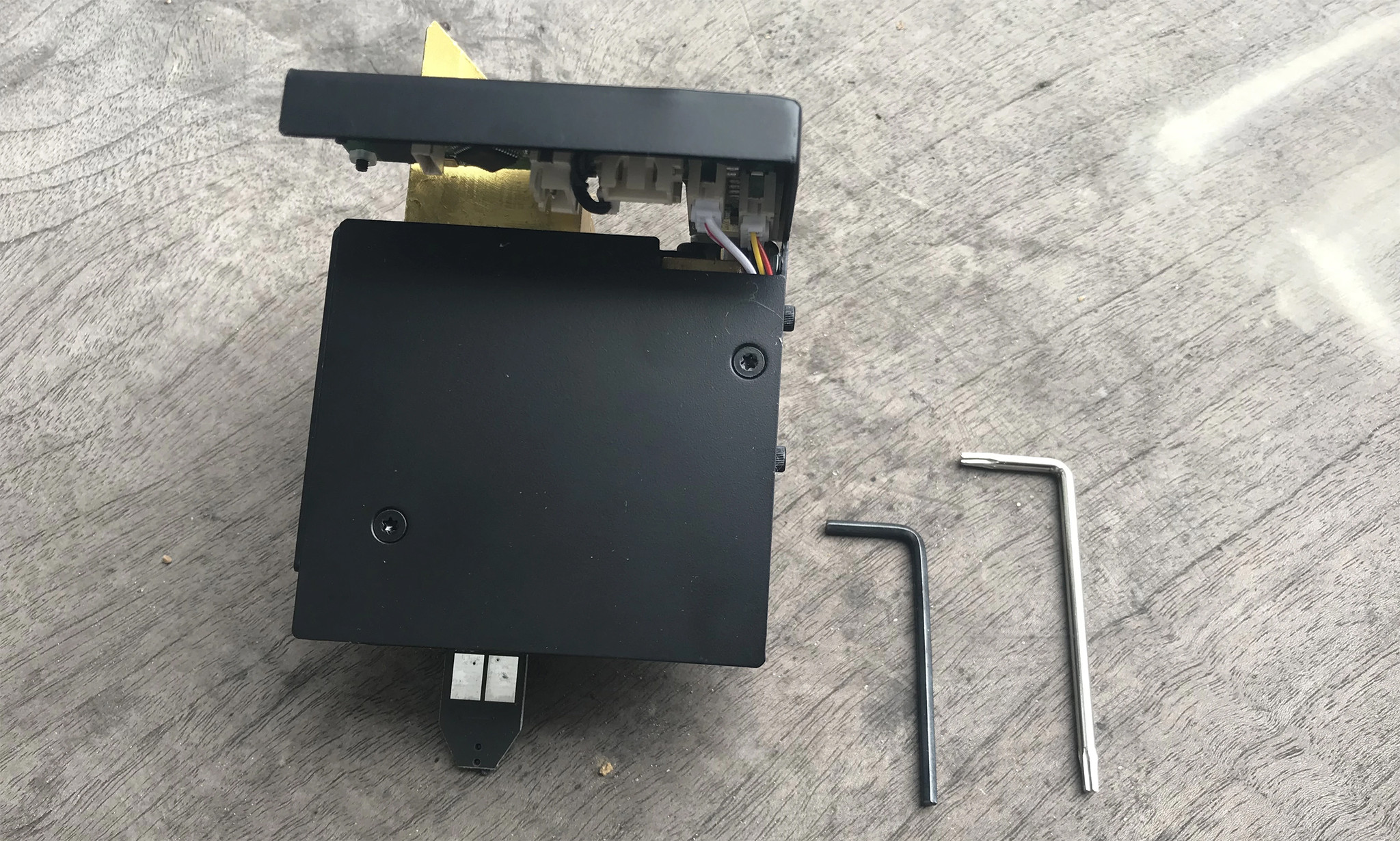

用意する物
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/834fb3e16d42e21a452bb1ab58aa03cb.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

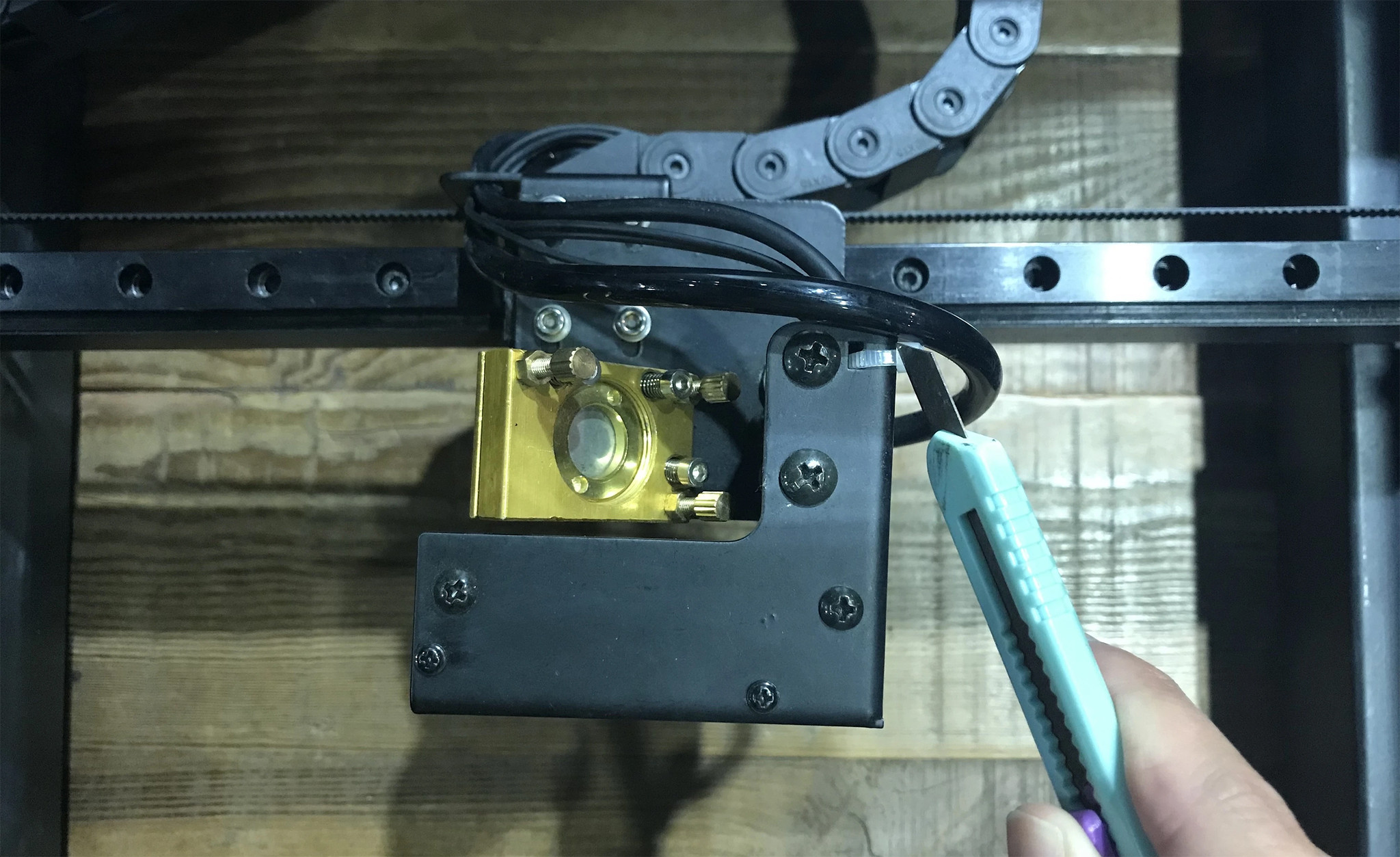

1. ケーブルを束ねている結束バンドを切る
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/24a11924ffbd2e91ccc197253767578b.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

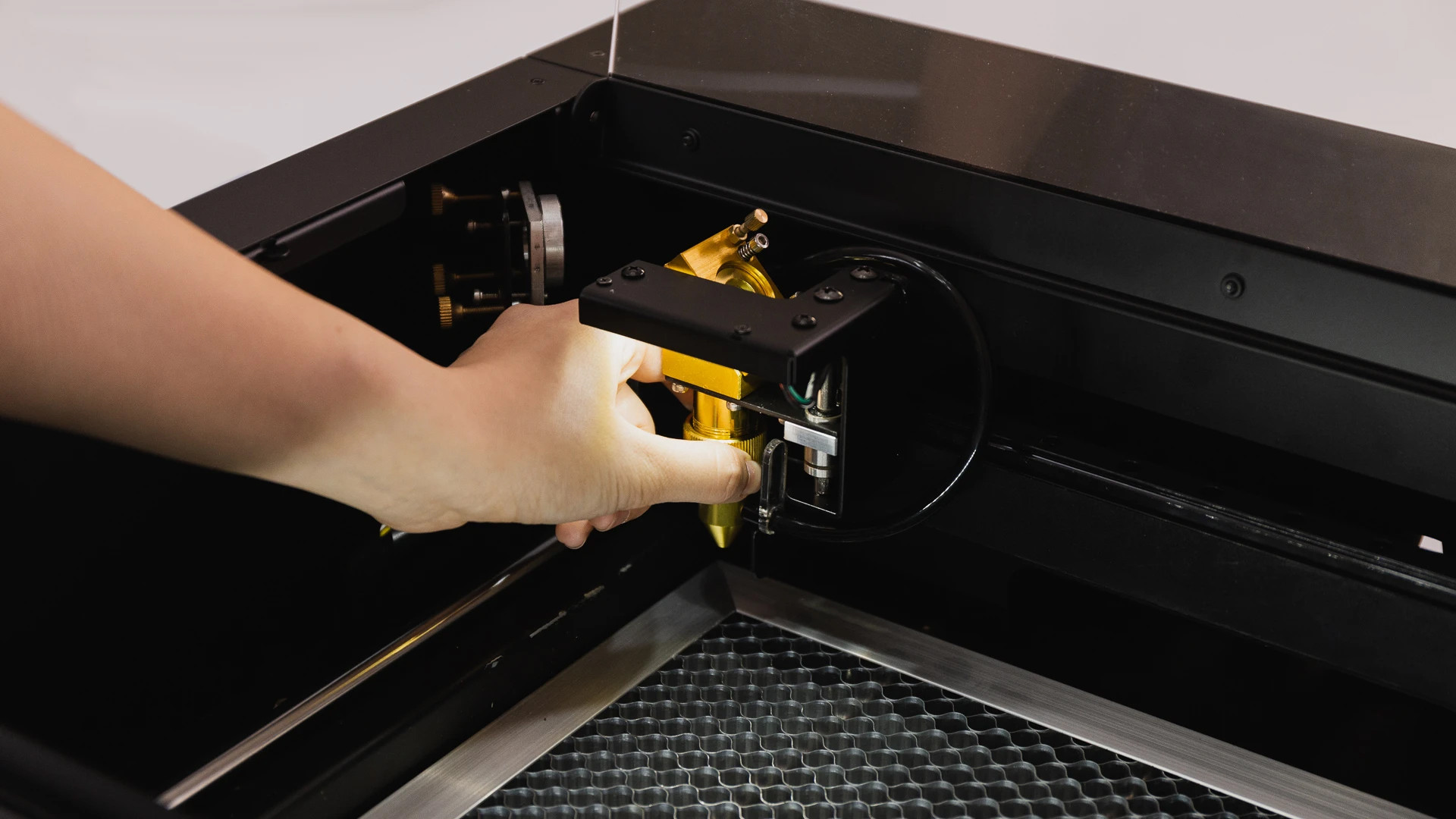

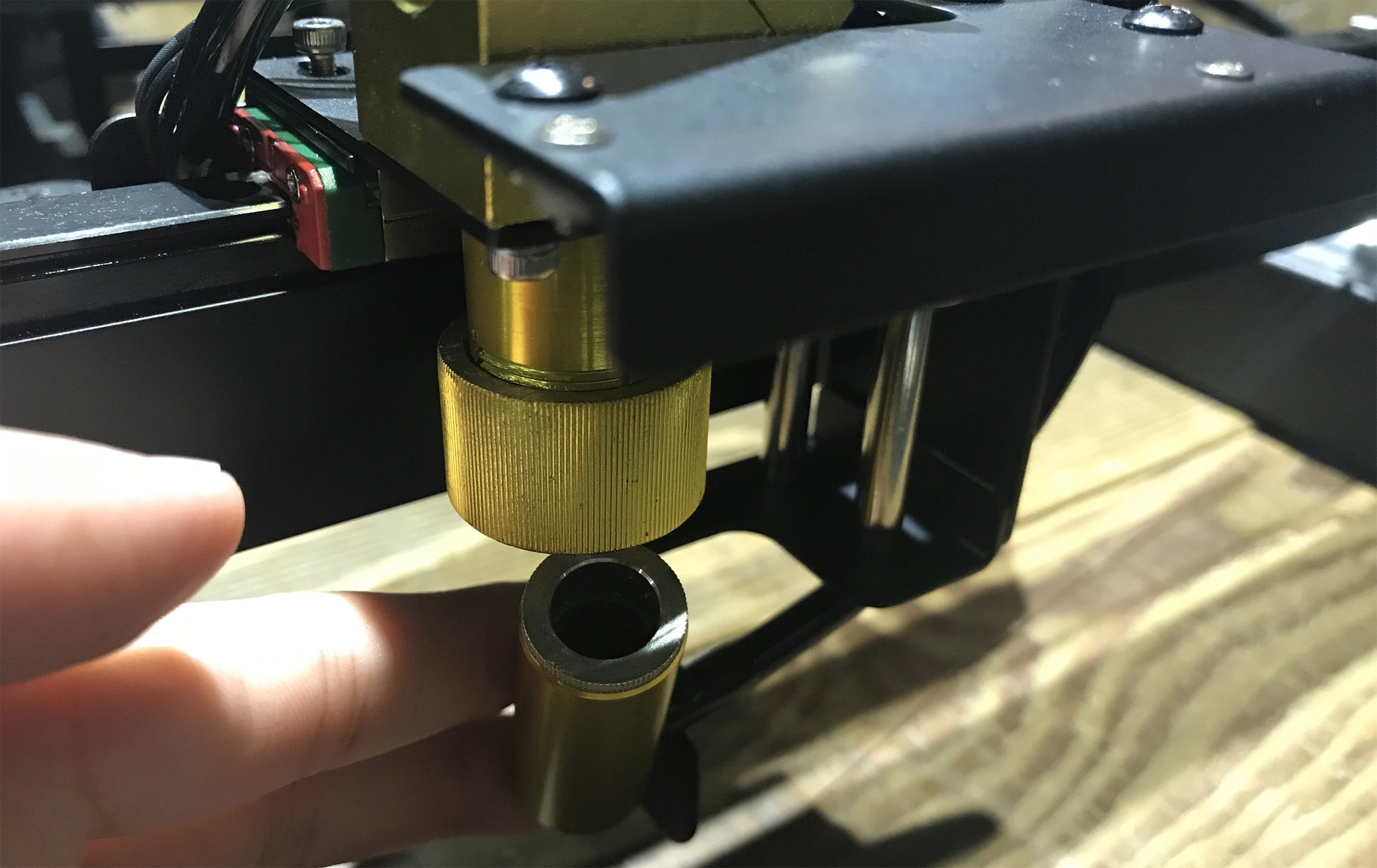

2. レーザーのヘッドを緩めて外す
ケーブルをヘッドから抜き、高さ調整用アクリル部品を外してから再度ケーブルをヘッドに取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/a64c65428051c78e16a994d89a5d9185.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/154125a6ad9c5e48c44238f153d34015.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

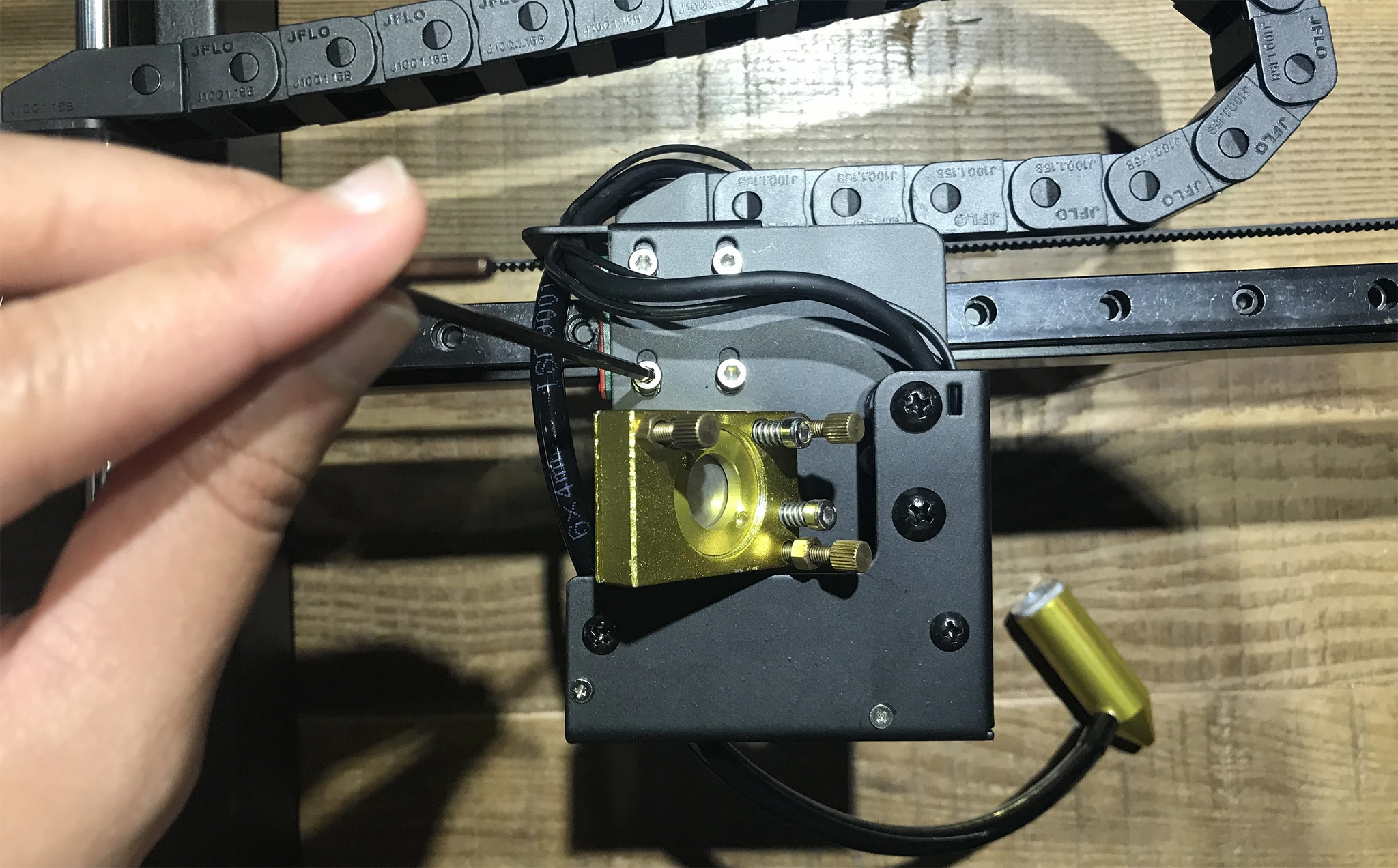

3. 六角レンチを使用して、レール上にヘッドを固定している4本のネジを外す
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/585076b362de86d03c4e4bdfcb35f828.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

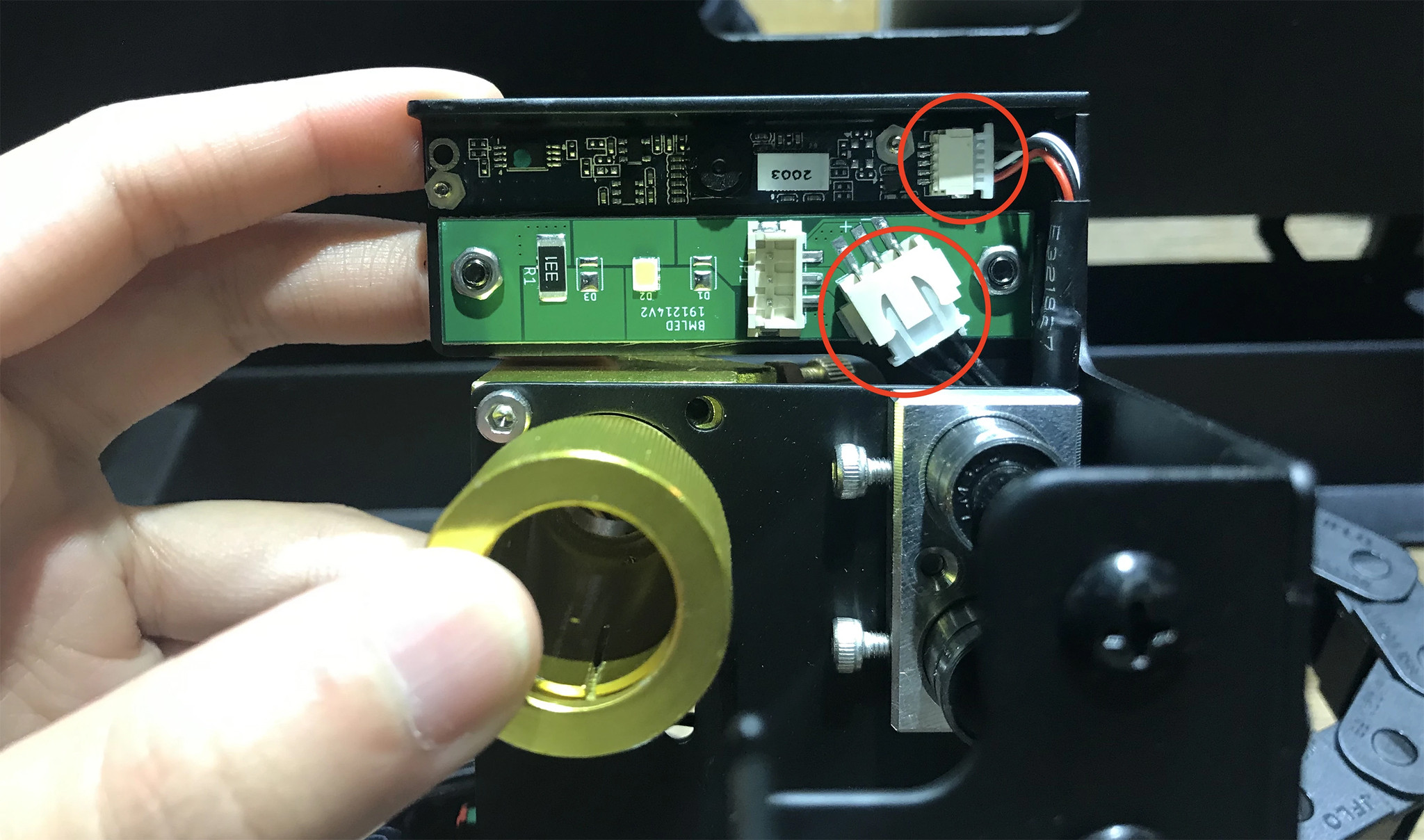

4. カメラとLEDのコネクターを外す
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/f3bebbcf4961607148474ce8b4fd6642.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

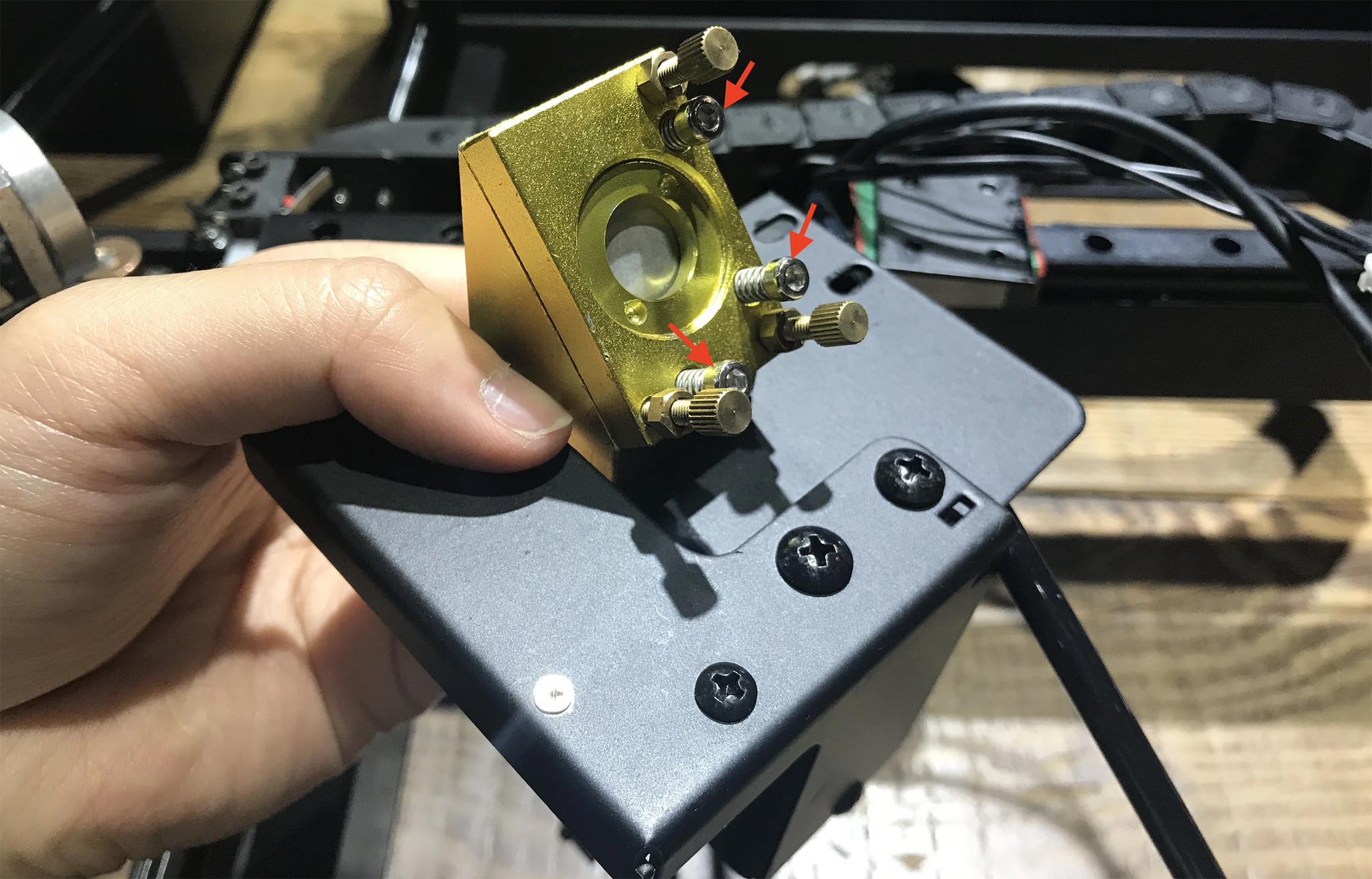

5. 反射鏡を六角レンチで外す
この部品にはバネが含まれているため、取り外す際にバネが飛び出す場合がありますのでご注意ください。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/571624758594ddbed8dddecf883dbc81.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

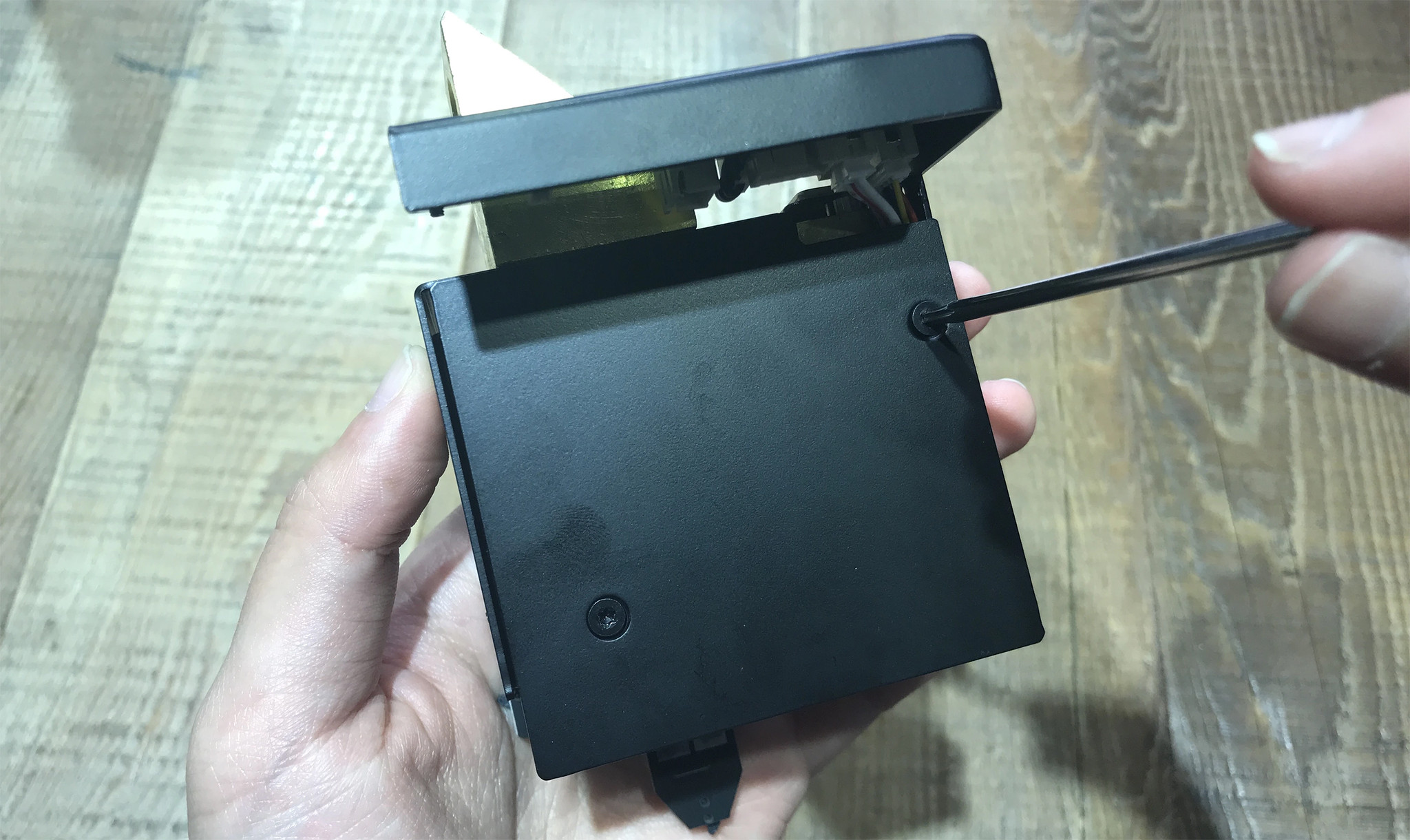

6. オートフォーカスのネジを外す
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/8a1ac6268465b2589ac6c92f56b43884.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

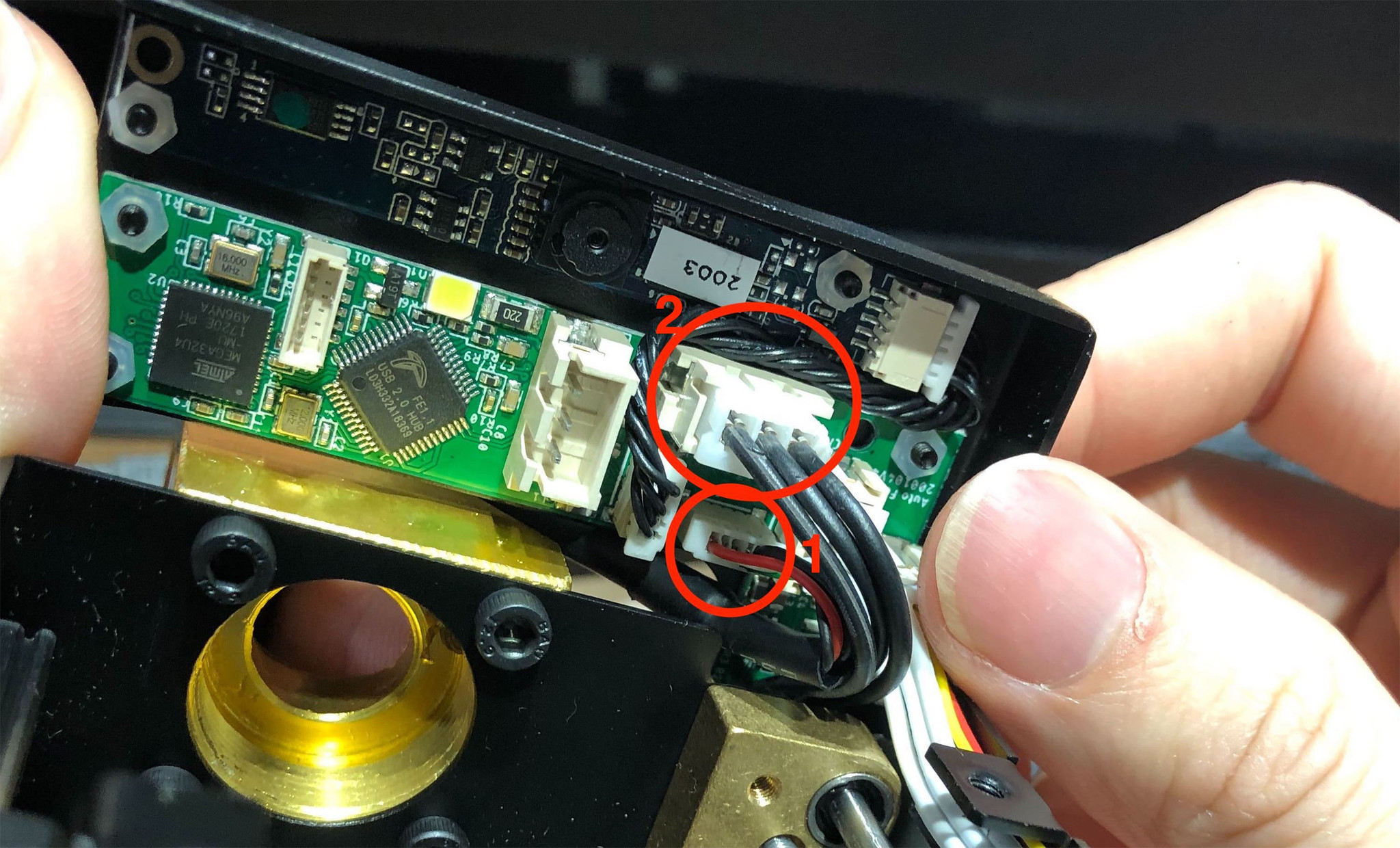

7. カメラとLEDのコネクターを接続
図の番号の通りに差し込むと、差し込み易くなります。コネクター取り付け後、図のようにケーブルを出しておいてください。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/cdadf03c62be26dffebeaff338af5447.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

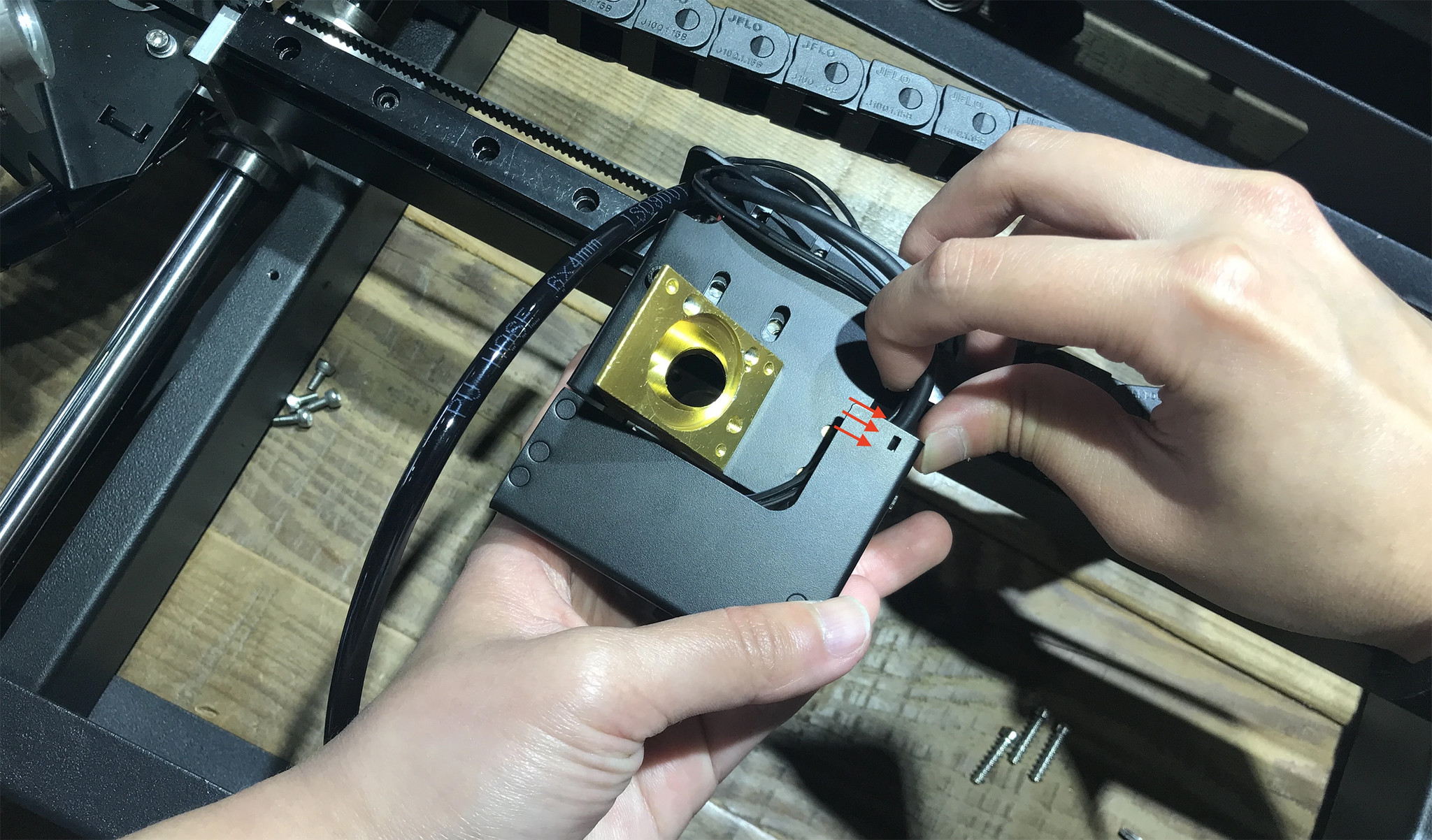

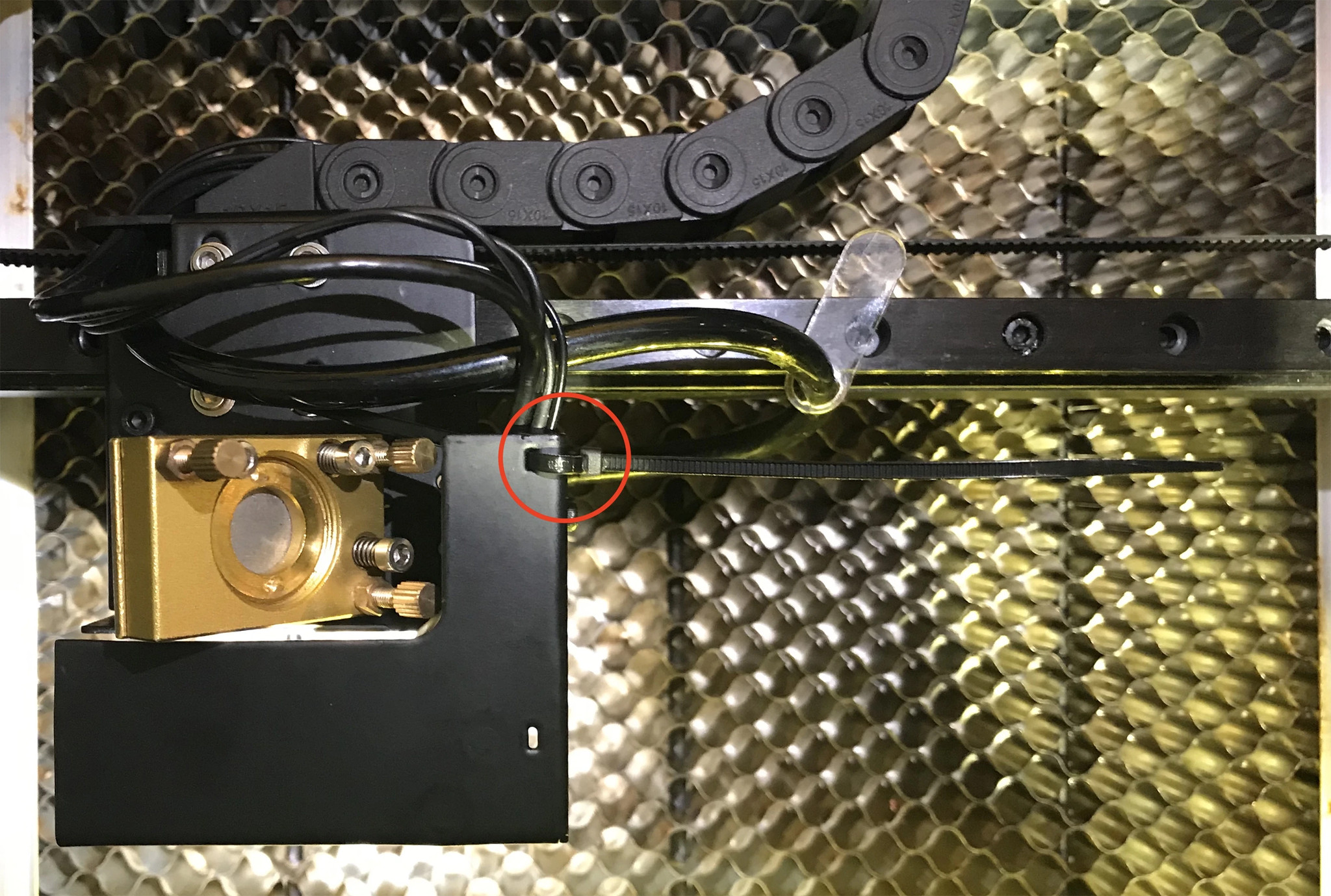

8. ケーブルを束ねていた場所にケーブルを集め、結束バンドで固定
先に片方の穴から結束バンドを通し、ケーブルを括ってからもう一方の穴にバンドを通すことで、結束し易くなります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/338ea59db6903df582c441c5916be143.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/c6851b10d0d09839737d3a4694a022d8.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

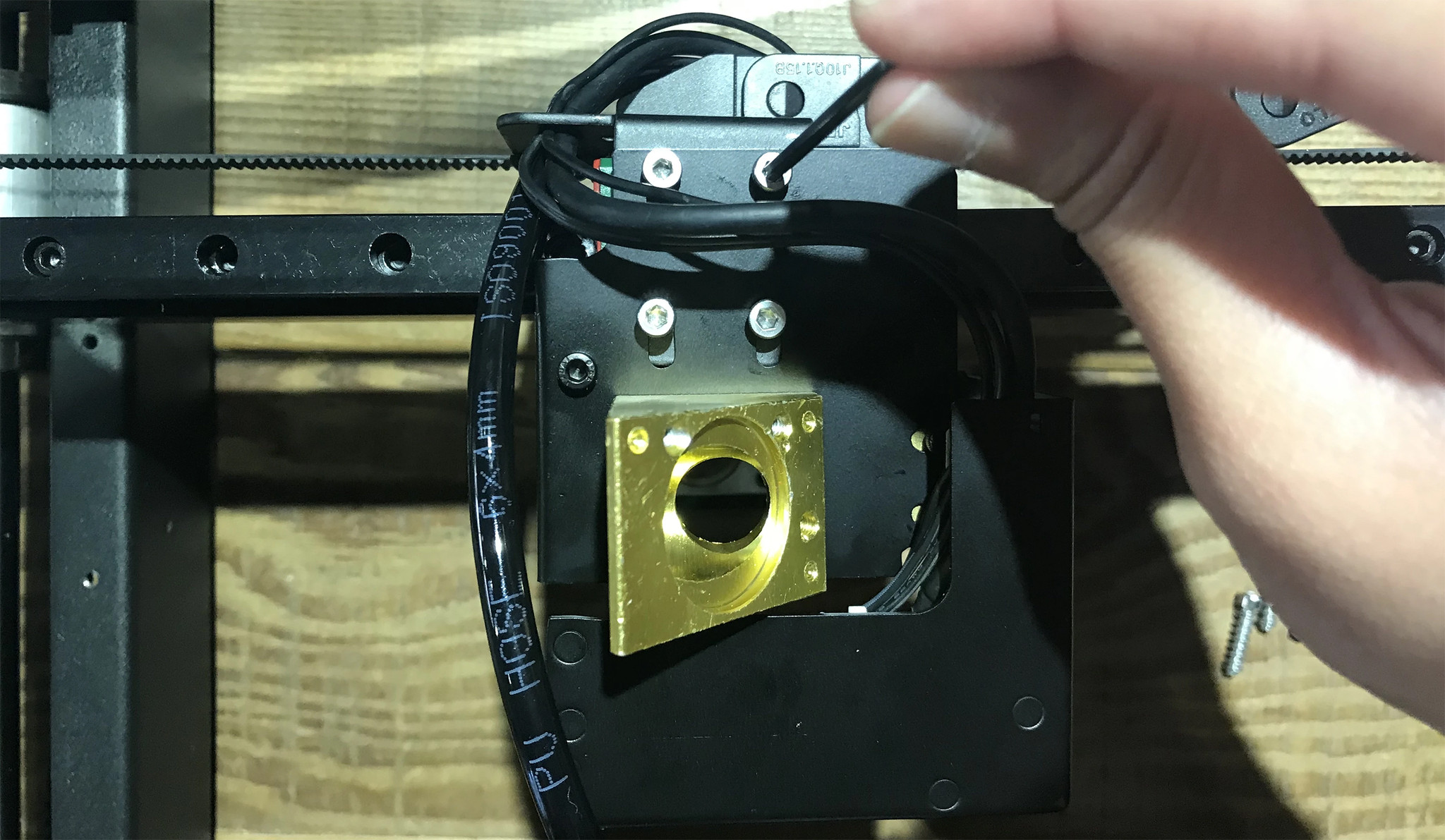

9. オートフォーカスユニットをセットし、先程外したネジで固定
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/a9b687887c3d5572eb699d8f0f5cd7b2.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

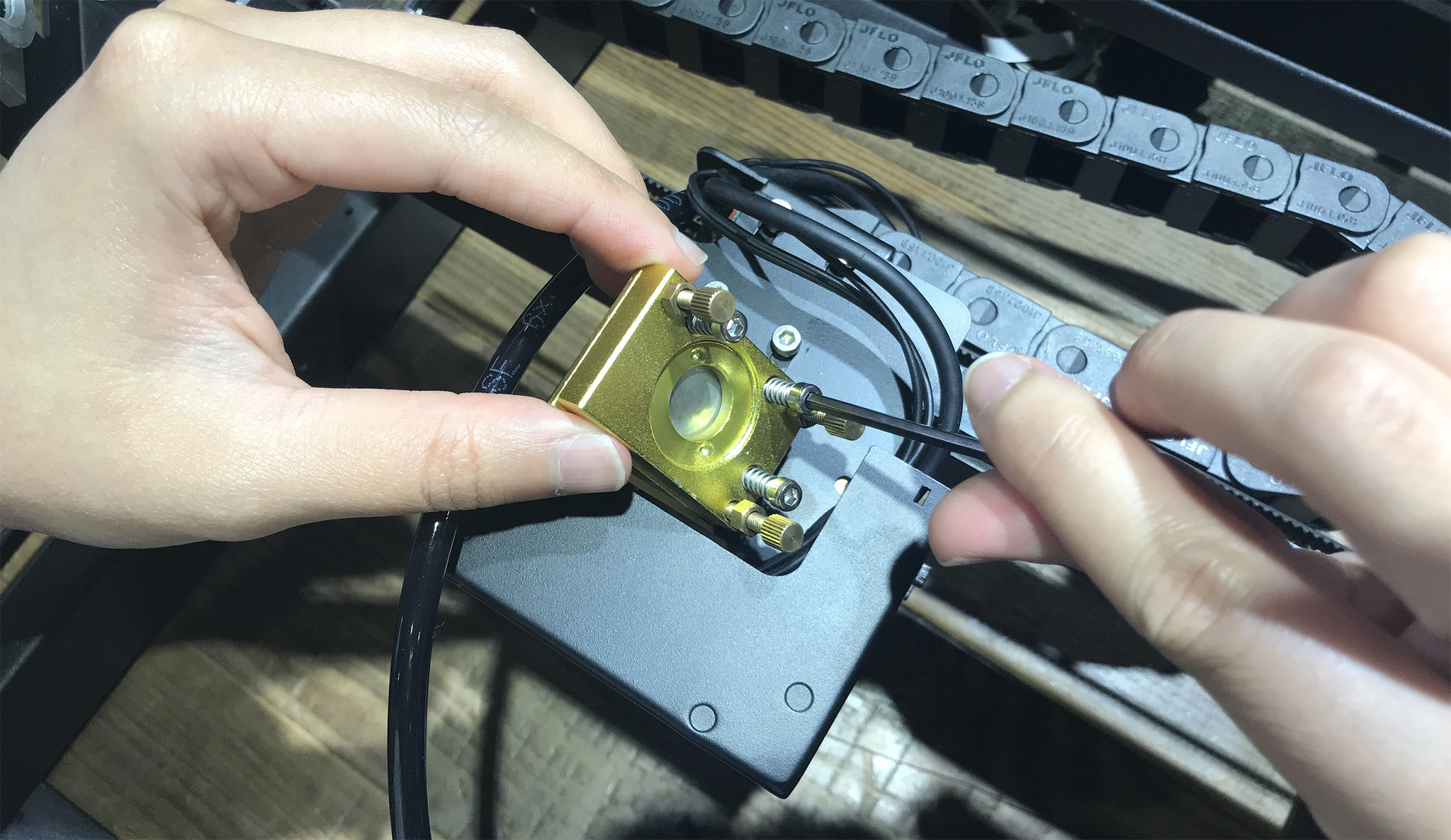

10. 第3反射鏡を戻す
ネジは最後まで締める必要はありません。半分程度の締めつけで十分です。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/e19051c78353bfd019e3f835768f528e.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

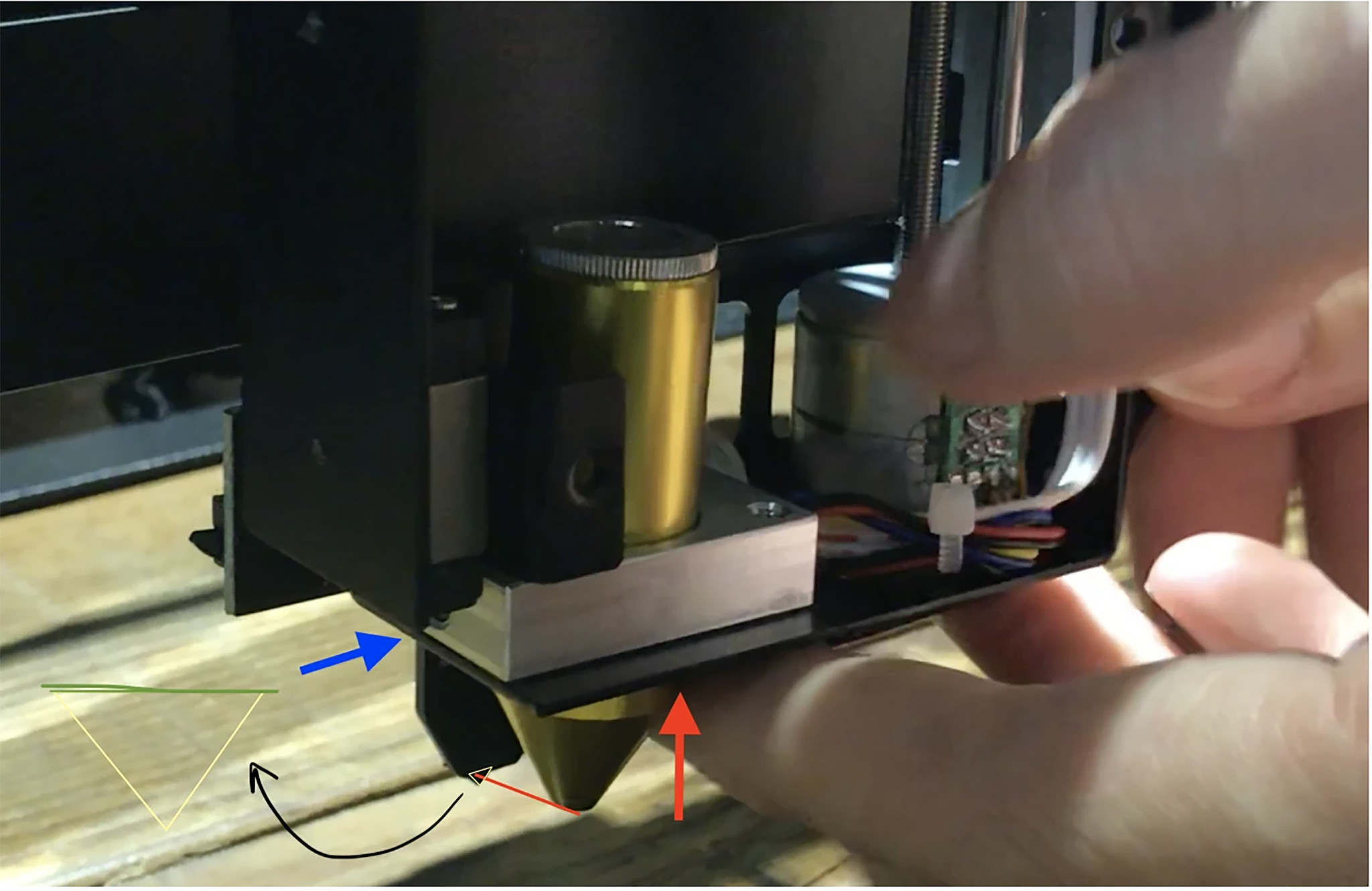

11. レーザーヘッドを一番上まで押し上げる
この状態で、図中の青い矢印のところにあるネジで固定します。
元々付いている焦点用の透明プレートが付いていると、オートフォーカスか正しく動作しないため、ヘッドからエアーチューブを外し、アクリルを取り除いてください。また、手前側にはカメラがあるため、ヘッドに繋がっているケーブルは図を参考に右側へ逃して設置してください。
※ 必ずノズルとセンサーの高さが一致するように調整してください。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/c412546a2c17f9094e0c5a409f98e7f5.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
12. 光路の調整が取れているか確認
光路の調整方法は、同梱のマニュアルP62をご参照ください。

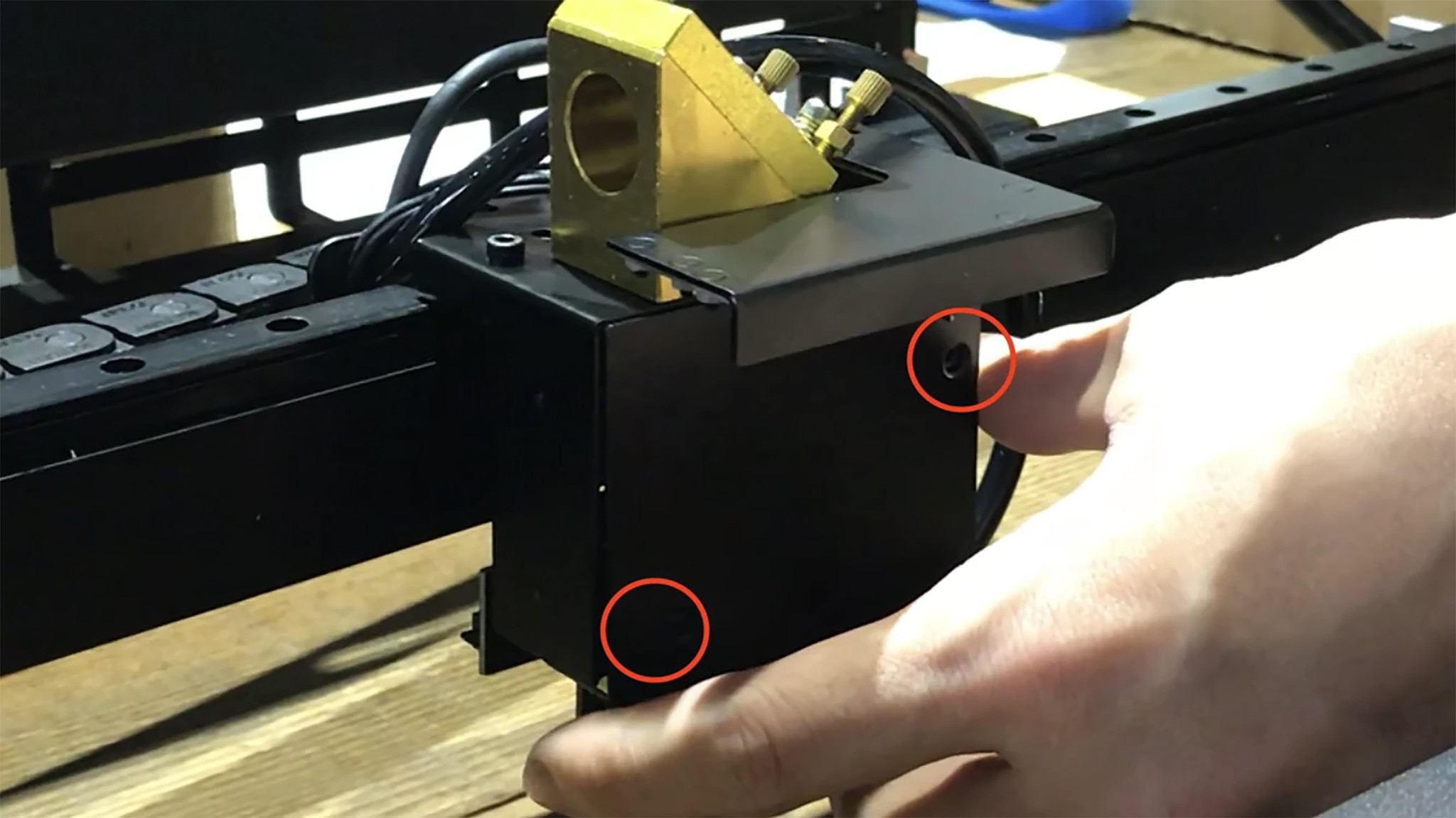

13. オートフォーカスのカバーを戻して終了
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/f809085c882ee7da702efe2936793673.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
オートフォーカス操作方法
次に、オートフォーカスの操作方法についてご説明します。

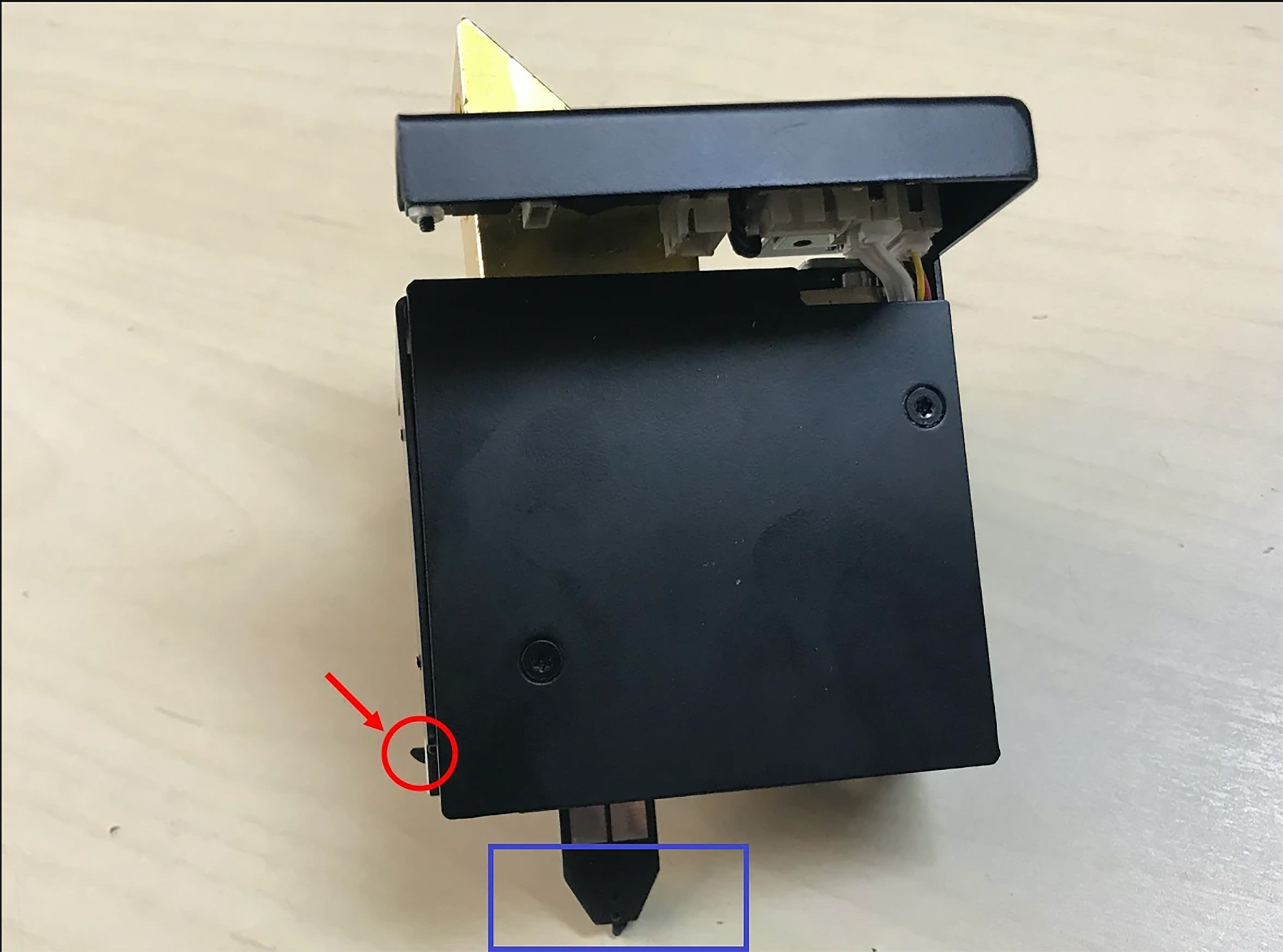

本体左側に付いているボタン(図中の赤丸部分)を2回押すと、素材の高さを計測します。
センサーが画像下の方にある突起の部分(図中の青い四角い部分)を素材に当て、計測します。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/df59bae63ab8b1b0b7b2d170726860ff.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

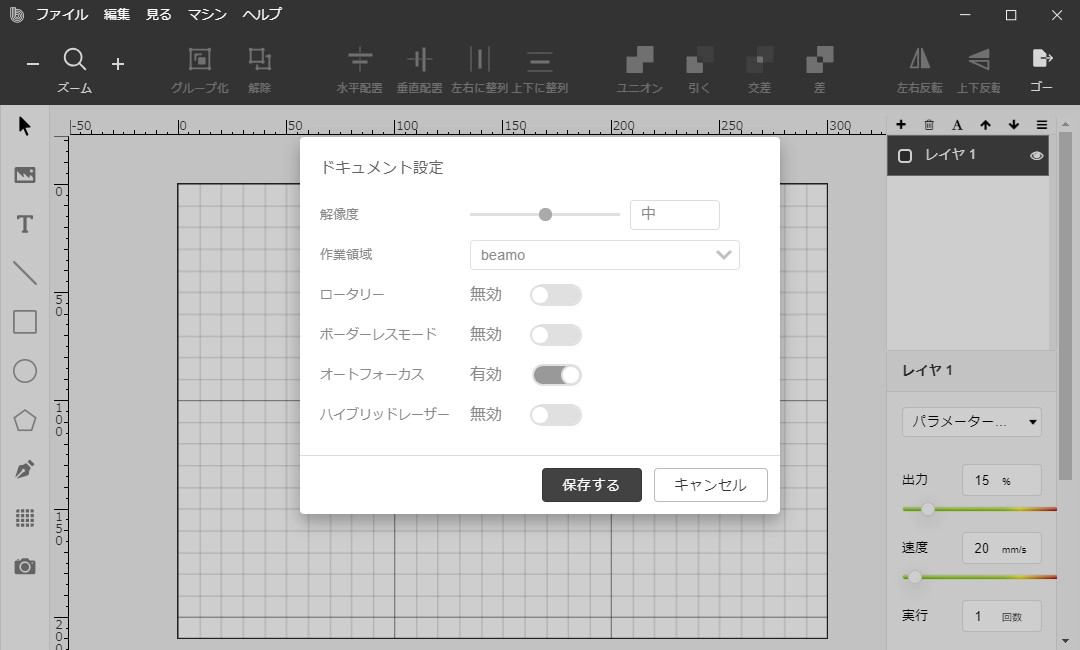

専用ソフトウェア「Bean Studio」操作時、メニュー「編集」> 「ドキュメント設定」からオートフォーカスを「ON(有効)」にしてください。
※ 「Bean Studio」の画面は、バージョンにより異なる場合があります。
※ 「Bean Studio」の画面は、バージョンにより異なる場合があります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/844f215aa46f6b55e189cdcfd9d7b654.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

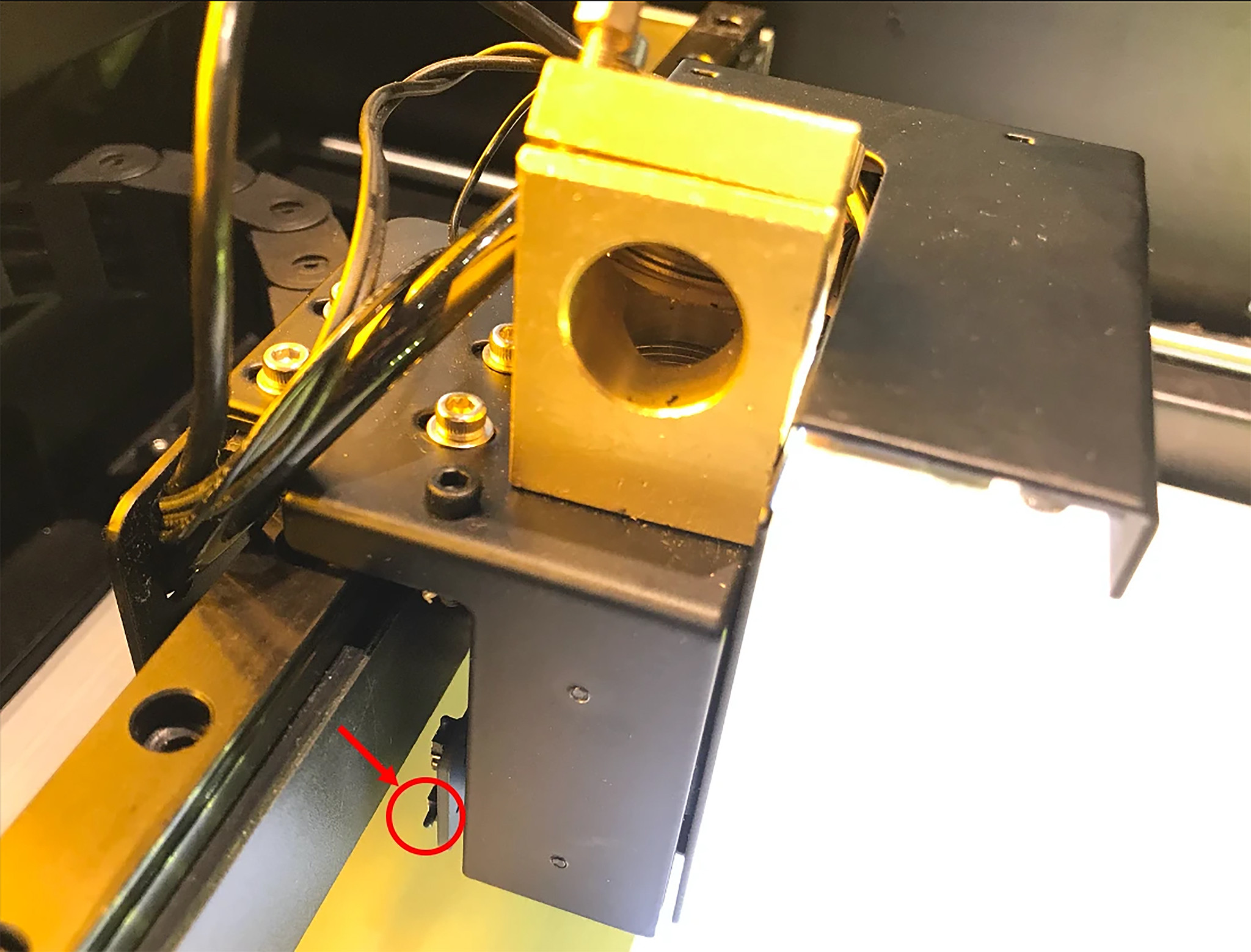

このボタンを長押しすると、レーザーヘッドのリセットになります。
何らかの理由でノズル部分を下まで下げたい時は、ボタンを長押しして下げることが出来ます。
※ この際、プラットフォームを外しておく必要があります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/344766870fcb94effa8d38656796c8f3.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

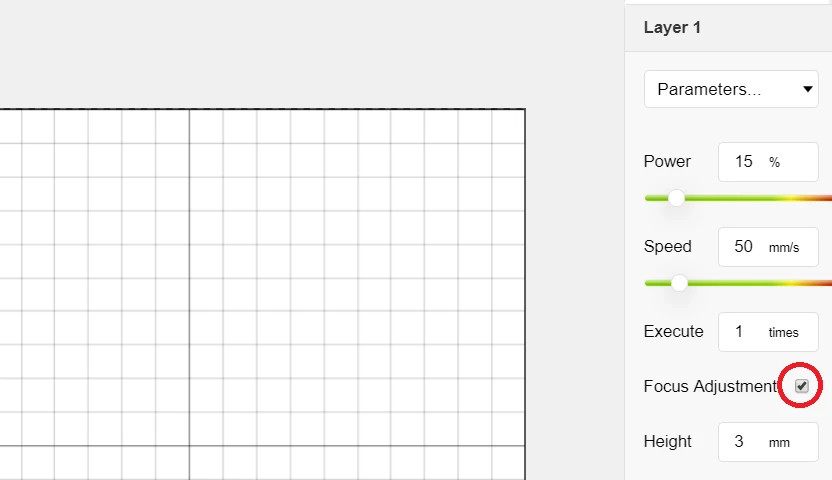

「Beam Studio」上でオートフォーカスを「ON(有効)」にすると、下記のチェックボックス「Focus Adjustment(オートフォーカスを調整する)」が現れます。
「Focus Adjustment(オートフォーカスを調整する)」チェック後に表示される数値入力用ボックス「Height(高さ)」に素材の厚みを入力することで、目的に合った高さに自動で調整されます。
「Focus Adjustment(オートフォーカスを調整する)」チェック後に表示される数値入力用ボックス「Height(高さ)」に素材の厚みを入力することで、目的に合った高さに自動で調整されます。
※ 入力されている数値が優先され、オートフォーカスで計測した値は使われません。
※ 細かい高さの設定を行う場合、こちらのボックスに数値を入力することで、マニュアル操作で高さ設定を行うことが出来ます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/dd937ca1b550ffd3937bf494940d3963.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
更に、チェックボックスをチェックした状態で、実行回数を複数回(図中の赤丸部分)に設定すると、図中の青丸の入力欄(Z Step)が現れます。こちらに適当な数値を入力すると、実行回数が増えるたびに数値分ノズルが下がり、加工を行います。
これにより、通常よりも更に深く加工を行うことが出来るようになります。
![](https://baseec-img-mng.akamaized.net/images/user/blog/538496/blog/e3cd9940aca553f09f25f99bcfc647fe.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
